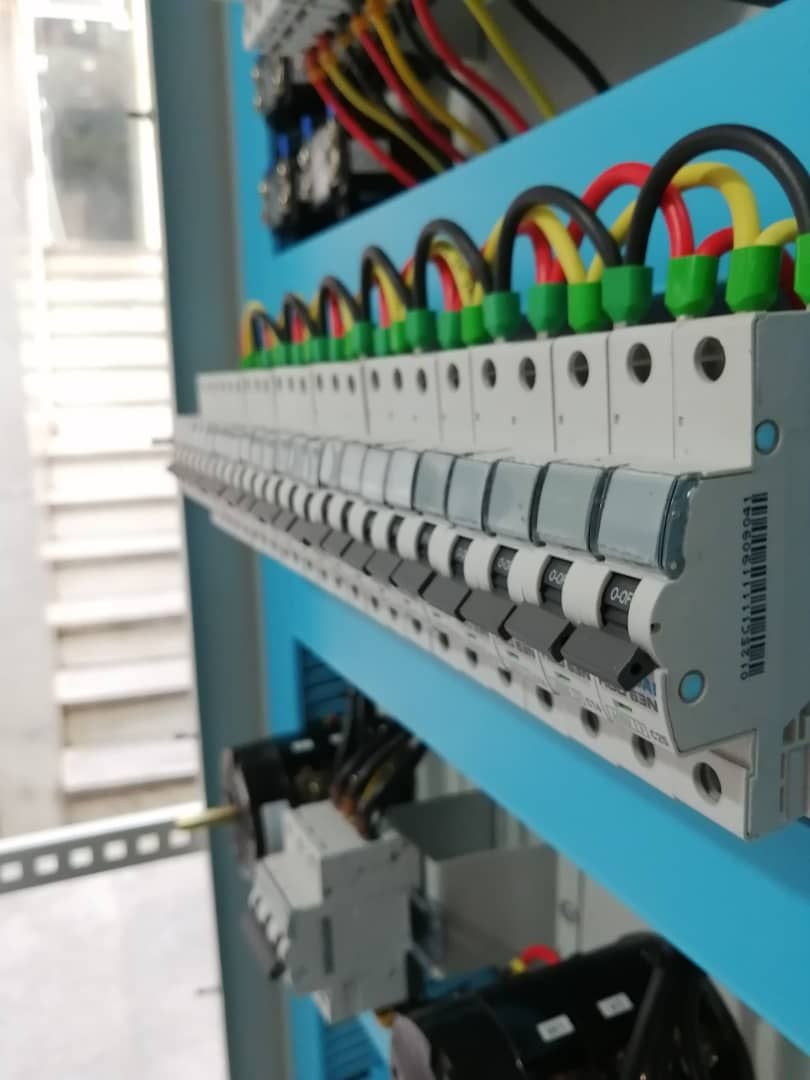

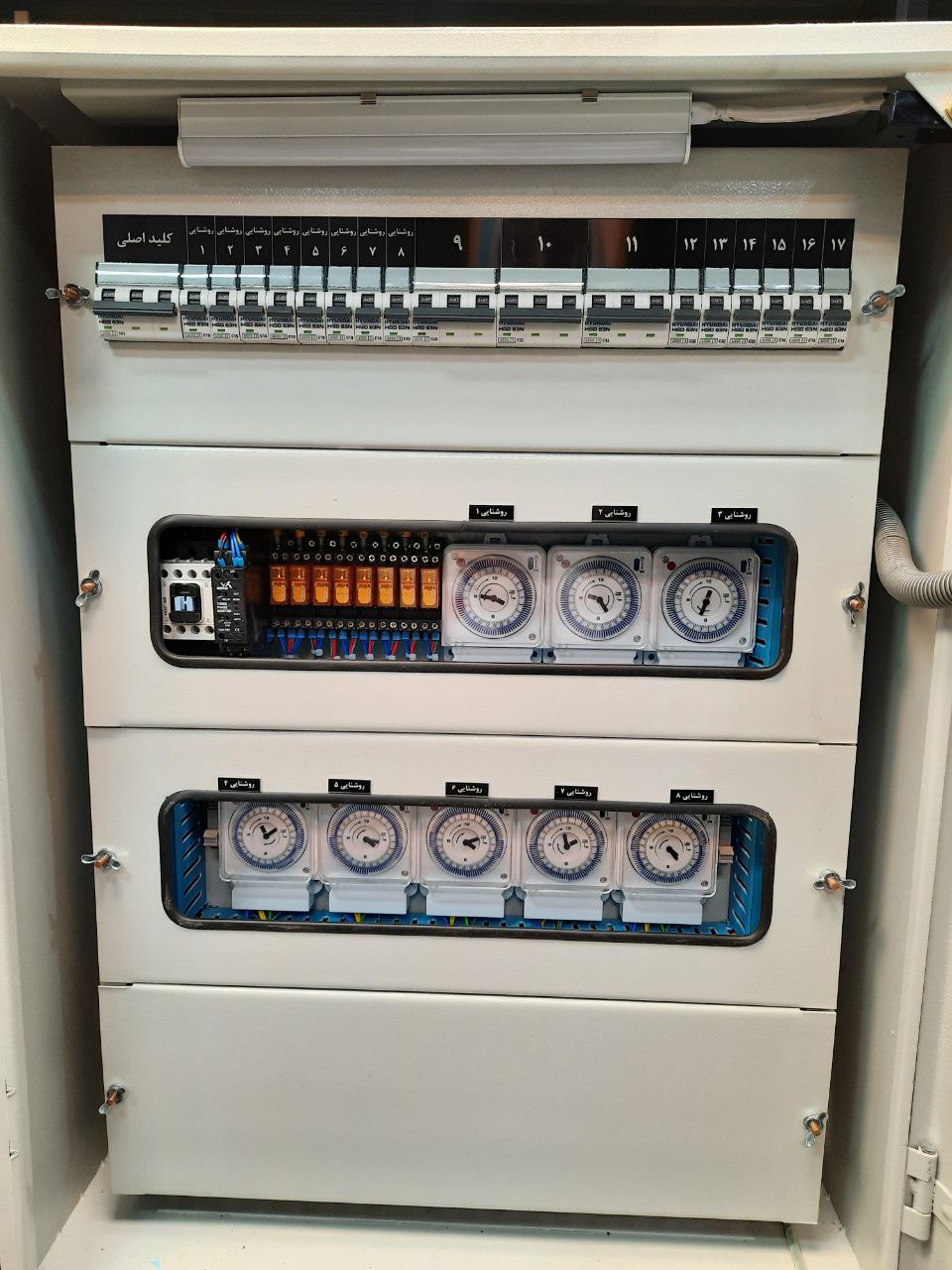

تابلو برق ستاره مثلث: راهنمای جامع راهاندازی نرم و ایمن موتورهای سه فاز
آیا میدانستید جریان راهاندازی موتورهای القایی سه فاز میتواند تا ۸ برابر جریان نامی آنها باشد؟ این شوک اولیه، فشار عظیمی به شبکه برق، موتور و تجهیزات مکانیکی وارد میکند و میتواند عمر مفید آنها را به شدت کاهش دهد. اما راه حل چیست؟ تابلو برق ستاره مثلث یکی از قدیمیترین، اقتصادیترین و کارآمدترین روشها برای کنترل این جریان سرکش و راهاندازی نرم الکتروموتورهاست. در این نوشته از “الکترونصر”، به دنیای این تابلوهای پرکاربرد سفر میکنیم و از صفر تا صد با ساختار، عملکرد و مزایای آن آشنا میشویم.
تابلو برق ستاره مثلث چیست و چرا از آن استفاده میکنیم؟
تابلو برق ستاره مثلث (Star-Delta Starter Panel) یک مدار کنترلی-قدرتی است که برای راهاندازی الکتروموتورهای سه فاز القایی با توان متوسط به بالا طراحی شده است. هدف اصلی این تابلو، کاهش جریان راهاندازی (Inrush Current) موتور است. در لحظه استارت، موتور به دلیل لختی و نیاز به غلبه بر بار اولیه، جریان بسیار بالایی از شبکه میکشد. این جریان بالا میتواند باعث افت ولتاژ در شبکه، آسیب به سیمپیچهای موتور و ایجاد تنشهای مکانیکی شدید در کوپلینگها و گیربکسها شود. مدار ستاره مثلث با یک ترفند هوشمندانه این مشکل را حل میکند: موتور ابتدا با سربندی “ستاره” و با ولتاژ و جریان کمتر راهاندازی شده و پس از رسیدن به دور نامی، سربندی آن به “مثلث” تغییر میکند تا با تمام توان به کار خود ادامه دهد.

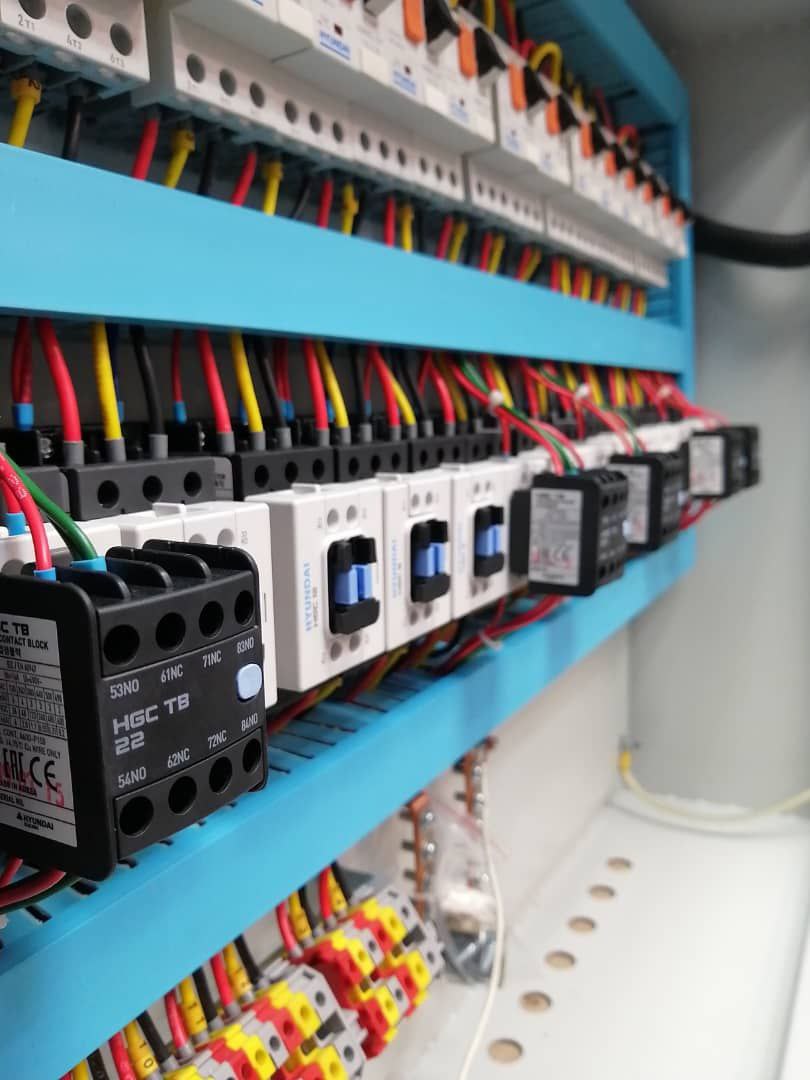

اجزای اصلی در مدار ستاره مثلث

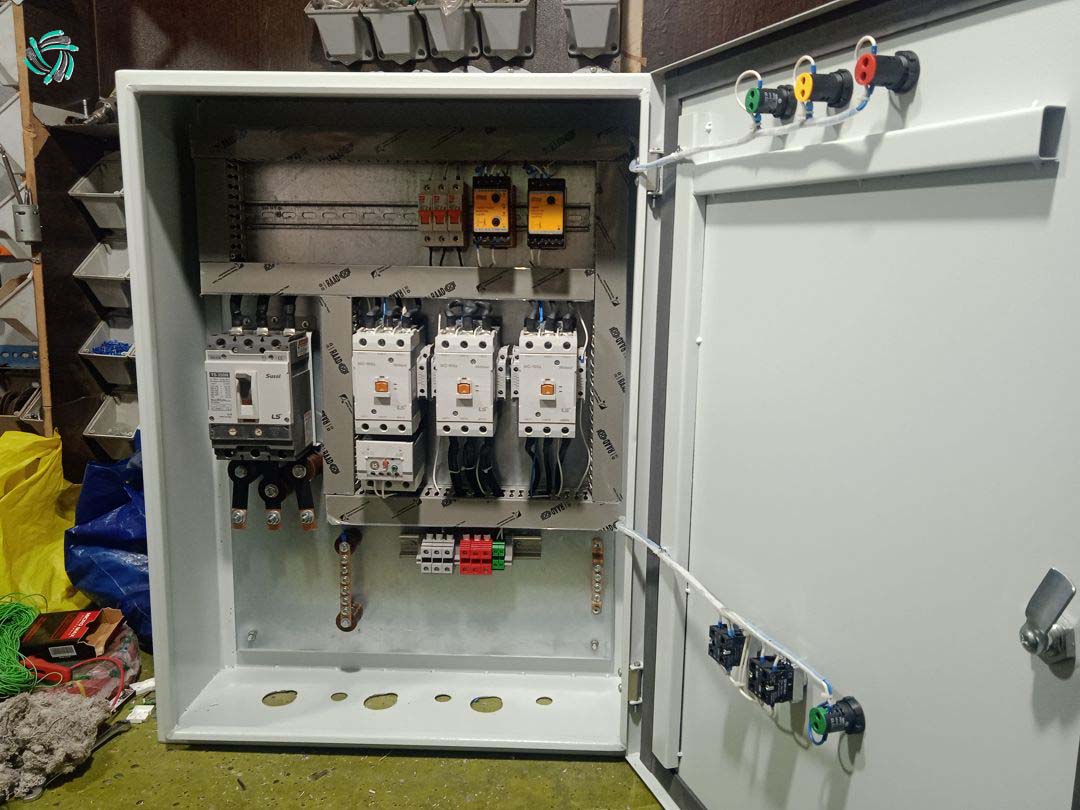

یک تابلو برق ستاره مثلث استاندارد از قطعات الکتریکی مختلفی تشکیل شده است که هماهنگ با یکدیگر کار میکنند. شناخت این اجزا به درک بهتر عملکرد کلی مدار کمک میکند. مهمترین این قطعات عبارتاند از:
- کنتاکتور اصلی (Main Contactor): وظیفه اتصال اصلی برق به موتور را بر عهده دارد و در تمام مدت کارکرد موتور، فعال باقی میماند.
- کنتاکتور ستاره (Star Contactor): در ابتدای راهاندازی، این کنتاکتور سه سر انتهایی سیمپیچ موتور را به هم متصل کرده و اتصال ستاره را ایجاد میکند.
- کنتاکتور مثلث (Delta Contactor): پس از پایان زمان راهاندازی، کنتاکتور ستاره قطع و این کنتاکتور وصل میشود تا سربندی مثلث را برای کار در حالت دائم ایجاد کند.
- تایمر (Timer): این قطعه زمانبندی سوئیچ از حالت ستاره به مثلث را کنترل میکند. تنظیم صحیح زمان تایمر برای عملکرد درست مدار حیاتی است.
- رله حرارتی یا بیمتال (Thermal Overload Relay): برای حفاظت از موتور در برابر اضافهبار و جریان کشی بیش از حد در حین کار استفاده میشود.
برای ساخت یک تابلوی باکیفیت، استفاده از کنتاکتورها و دیگر تجهیزات برق صنعتی استاندارد و معتبر ضروری است.
نحوه عملکرد راه اندازی ستاره مثلث
فرآیند راهاندازی در این سیستم در دو مرحله کلیدی انجام میشود:
- مرحله اول (اتصال ستاره): با فشردن شستی استارت، کنتاکتور اصلی و کنتاکتور ستاره به صورت همزمان وارد مدار میشوند. در این حالت، ولتاژ اعمال شده به هر فاز سیمپیچ موتور به اندازه 1/√3 (حدود 58%) ولتاژ خط کاهش مییابد. این کاهش ولتاژ، گشتاور راهاندازی را به ⅓ و مهمتر از آن، جریان راهاندازی را نیز به حدود ⅓ جریان راهاندازی در حالت مستقیم کاهش میدهد. موتور با این جریان کمتر و به نرمی شروع به چرخش میکند.
- مرحله دوم (اتصال مثلث): پس از گذشت زمان تنظیم شده روی تایمر (معمولاً زمانی که موتور به 75% تا 85% دور نامی خود رسیده است)، تایمر فرمان قطع کنتاکتور ستاره را صادر میکند. با یک وقفه بسیار کوتاه (برای جلوگیری از اتصال کوتاه)، کنتاکتور مثلث وصل میشود. در این حالت، موتور با ولتاژ کامل خط تغذیه شده و با توان و گشتاور نامی خود به کار ادامه میدهد.
مزایا و معایب تابلو برق ستاره مثلث
این روش راهاندازی مانند هر راهکار مهندسی دیگری، دارای نقاط قوت و ضعف خاص خود است که انتخاب آن را به شرایط پروژه وابسته میکند. در جدول زیر به مقایسه این موارد پرداختهایم.
| ویژگی | مزایا (نقاط قوت) | معایب (نقاط ضعف) |
|---|---|---|
| هزینه | بسیار اقتصادی و ارزانتر از روشهایی مانند اینورتر | – |
| جریان راهاندازی | کاهش موثر جریان راهاندازی تا حدود 33% | کاهش گشتاور راهاندازی (برای بارهای سنگین مناسب نیست) |
| پیچیدگی | ساختار ساده و قابل فهم برای تعمیر و نگهداری | نیاز به 6 رشته کابل برای اتصال به موتور |
| کارایی | کارایی بالا برای موتورهایی که زیر بار سبک راهاندازی میشوند | ایجاد یک شوک جریانی و مکانیکی کوچک در لحظه سوئیچ از ستاره به مثلث |
کاربردهای رایج
به دلیل مزایای ذکر شده، تابلو برق ستاره مثلث یکی از محبوبترین گزینهها در صنعت است. این تابلوها به طور گسترده برای راهاندازی موتورهایی با توان 5.5 کیلووات به بالا که نیاز به گشتاور راهاندازی بالا ندارند، استفاده میشوند. برخی از کاربردهای متداول آن عبارتاند از:
- پمپهای آب و سیستمهای آبرسانی
- فنها و هواکشهای صنعتی
- کمپرسورهای پیستونی و اسکرو (که بدون بار استارت میخورند)
- ماشینآلات نجاری و سنگبری
- میکسرها و همزنهای صنعتی
البته برای کاربردهایی که نیاز به کنترل دقیق سرعت یا گشتاور راهاندازی بسیار بالا دارند، گزینههای مدرنتری مانند اینورتر یا درایو فرکانس متغیر میتوانند جایگزین بهتری باشند.
جمعبندی و راهنمای خرید
تابلو برق ستاره مثلث یک راه حل کلاسیک، قابل اعتماد و مقرونبهصرفه برای مدیریت جریان بالای راهاندازی موتورهای سه فاز است. این سیستم با کاهش استرس الکتریکی و مکانیکی، به افزایش طول عمر موتور و پایداری شبکه برق کمک شایانی میکند. انتخاب قطعات باکیفیت و مونتاژ اصولی، کلید دستیابی به یک تابلوی ایمن و کارآمد است.
اگر برای پروژه صنعتی خود به دنبال مشاوره تخصصی و خرید تابلو برق ستاره مثلث یا سایر انواع تابلو برق صنعتی با بالاترین کیفیت و قیمت رقابتی هستید، کارشناسان ما در فروشگاه الکترونصر آماده پاسخگویی به شما هستند. با ما تماس بگیرید تا بهترین راهکار را متناسب با نیاز شما ارائه دهیم.
