تکنولوژی ترموگرافی (تصویربرداری حرارتی) در بازرسی تابلوهای برق
در صنایع امروزی، بازرسی و نگهداری تجهیزات الکتریکی از اهمیت بالایی برخوردار است. خرابی‌های ناگهانی در تابلوهای برق نه تنها منجر به توقف خطوط تولید و خسارات مالی سنگین می‌شود، بلکه خطرات جانی مانند آتش‌سوزی و انفجار را نیز به همراه دارد.
یکی از پیشرفته‌ترین و کارآمدترین روش‌ها برای پیشگیری از این حوادث، استفاده از تکنولوژی ترموگرافی (Thermal Imaging) یا تصویربرداری حرارتی است. در این مقاله به بررسی نقش ترموگرافی در بازرسی تابلوهای برق، مزایا، و نحوه انجام آن می‌پردازیم.
ترموگرافی یا تصویربرداری حرارتی تابلو برق چیست؟

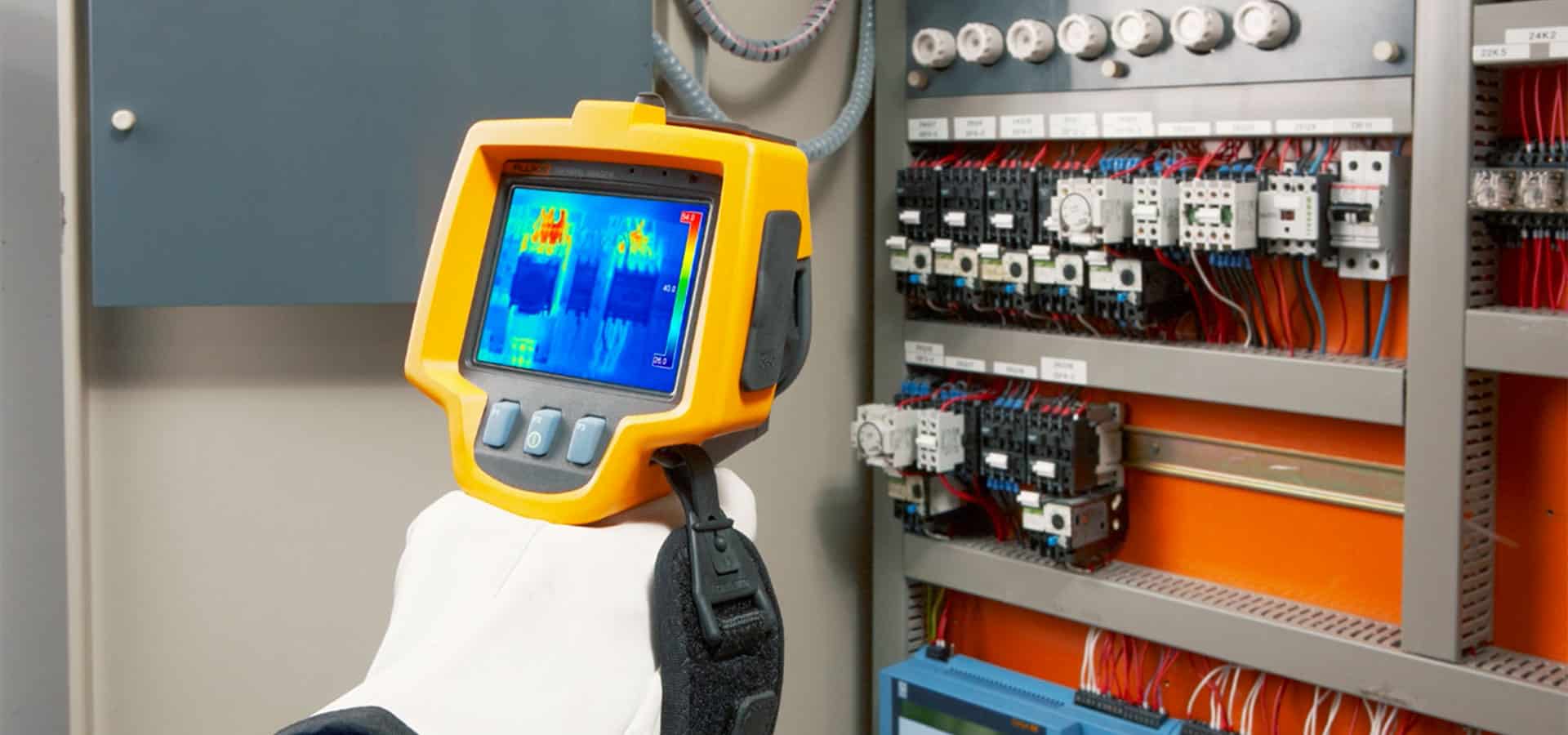

ترموگرافی به فرآیند ثبت الگوی گرمایی تجهیزات با استفاده از دوربین‌های مادون قرمز (Thermal Camera یا ترموویژن) گفته می‌شود. از آنجایی که تمام تجهیزات الکتریکی قبل از بروز خرابی کامل یا اتصال کوتاه، به دلیل مقاومت بالا دچار افزایش دما (Overheating) می‌شوند، تکنولوژی ترموگرافی قادر است این نقاط داغ (Hot Spots) را پیش از وقوع حادثه شناسایی کند.
این روش یک تست غیرمخرب (NDT) و غیرتماسی است که در حالت آنلاین (تجهیزات زیر بار و روشن) انجام می‌شود.
چرا بازرسی ترموگرافی تابلوهای برق ضروری است؟
اتصالات سست، بار بیش از حد (Overload)، عدم تعادل فازها و اتصالات اکسید شده از رایج‌ترین دلایل داغ شدن قطعات داخل تابلو برق هستند. تصویربرداری حرارتی با شناسایی زودهنگام این مشکلات، فواید زیر را به همراه دارد:
۱. افزایش ایمنی و کاهش خطر آتش‌سوزی
بخش عمده‌ای از آتش‌سوزی‌های صنعتی به دلیل نقص در سیستم‌های برق رخ می‌دهند. ترموگرافی با شناسایی نقاط داغ، ریسک حوادث جانی و مالی را به حداقل می‌رساند.
۲. کاهش هزینه‌های تعمیر و نگهداری (توقف تولید)
شناسایی قطعات معیوب قبل از خرابی کامل، امکان برنامه‌ریزی برای تعمیرات در زمان‌های خاموشی کنترل‌شده را فراهم می‌کند؛ در نتیجه از توقف ناگهانی خطوط تولید جلوگیری می‌شود.
۳. روش غیرتماسی و بازرسی آنلاین
برای انجام تست ترموگرافی، نیازی به قطع برق یا خاموش کردن تجهیزات نیست. بازرسی دقیق دقیقاً زمانی انجام می‌شود که تابلو برق زیر بار مصرفی قرار دارد.
کاربردهای اصلی ترموگرافی در تابلوهای برق
ترموگرافی می‌تواند طیف وسیعی از اشکالات را در سیستم‌های توزیع و فرمان برق پیدا کند، از جمله:
- اتصالات و شینه‌کشی‌ها: شناسایی شینه‌های سست، اکسید شده یا دارای مقاومت بالا.
- کلیدهای اتوماتیک و فیوزها: تشخیص بار بیش از حد روی فیوزها یا کنتاکت‌های سوخته.
- کابل‌ها و سیم‌کشی‌ها: شناسایی کابل‌های تحت فشار، گرم شده یا دارای جریانات کشیده شده غیرمجاز.
- کنتاکتورها و رله‌ها: بررسی سلامت کنتاکت‌های داخلی و بوبین‌ها.
- عدم تعادل فاز: شناسایی توزیع ناهمگون بار روی فازهای مختلف.
مراحل انجام تست ترموگرافی تابلو برق
برای دستیابی به نتایج دقیق در پایش وضعیت تابلوهای برق، رعایت مراحل زیر الزامی است:
- آماده‌سازی تجهیزات: بازرسی ترموگرافی باید در زمانی انجام شود که تابلو برق حداقل ۴۰ تا ۵۰ درصد زیر بار قرار داشته باشد.
- بررسی چشمی و ایمنی: رعایت تمام دستورالعمل‌های ایمنی (PPE) و باز کردن درب تابلو با احتیاط.

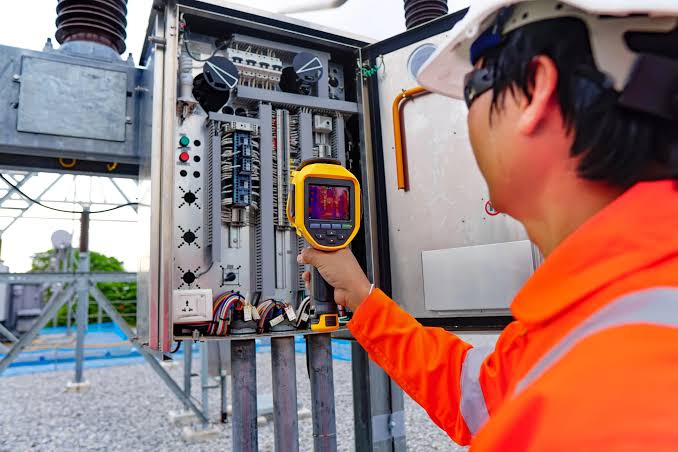

- تصویربرداری با دوربین ترموویژن: اسکن کامل قطعات داخلی، ترمینال‌ها، فیوزها و کابل‌ها.
- تحلیل ترموگرام‌ها (تصاویر حرارتی): مقایسه دمای قطعات مشکوک با دمای محیط یا فازهای مجاور.
- ارائه گزارش فنی: ثبت تصاویر حرارتی و معمولی همراه با تعیین سطح بحرانی بودن مشکل (عادی، هشدار، بحرانی) و ارائه راهکار اصلاحی.
عوامل مؤثر در دقت بازرسی ترموگرافی
برای دریافت بهترین نتیجه از تست ترموگرافی، توجه به نکات زیر اهمیت دارد:
- ضریب تابش (Emissivity): تنظیم درست ضریب تابش سطوح مختلف (مانند مس، آلومینیوم یا پلاستیک) در دوربین.
- تأثیر جریان هوا: جریان هوای شدید می‌تواند قطعات داغ را خنک کرده و منجر به خطای اندازه‌گیری شود.
- مهارت اپراتور: تحلیل درست داده‌های حرارتی نیاز به دانش تخصصی در زمینه برق و ترمودینامیک دارد.
جمع‌بندی
تکنولوژی ترموگرافی تابلوهای برق یکی از کلیدی‌ترین ابزارهای نگهداری و تعمیرات پیشگیرانه (PM / CBM) است. با سرمایه‌گذاری روی بازرسی‌های دوره‌ای تصویربرداری حرارتی، صنایع می‌توانند علاوه بر تضمین ایمنی محیط کار، از هزینه‌های هنگفت ناشی از توقف تولید و سوختن تجهیزات گران‌قیمت جلوگیری کنند.
اگر به دنبال ارتقای سطح ایمنی و قابلیت اطمینان سیستم‌های برقی مجموعه خود هستید، اجرای برنامه‌ی منظم ترموگرافی تابلو برق بهترین گام خواهد بود.
