سیستم‌های تهویه و خنک‌کننده در تابلو برق: جلوگیری از داغ شدن قطعات حساس

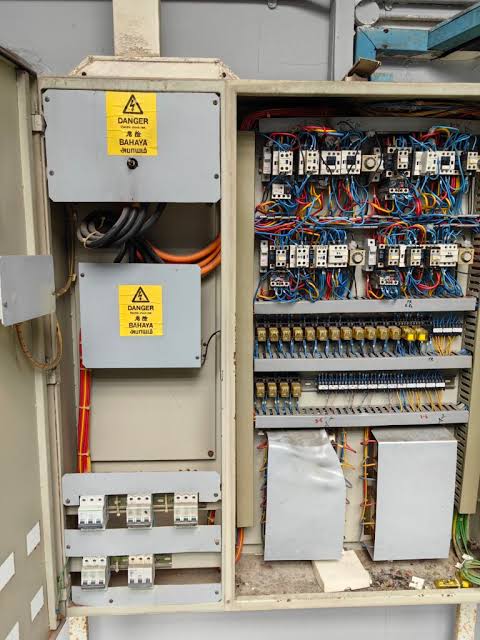

در دنیای مدرن صنعت و زیرساخت، تابلوهای برق به عنوان مغز متفکر و مرکز کنترل تمام تجهیزات الکتریکی عمل می‌کنند. این محفظه‌ها میزبان قطعات حساسی مانند اینورترها (VFD)، درایوها، PLCها، کنتاکتورها و منبع‌های تغذیه هستند. با این حال، کارکرد مداوم این قطعات و عبور جریان الکتریکی، گرما تولید می‌کند. اگر این گرمای انباشته‌شده به درستی مدیریت نشود، می‌تواند منجر به خسارات جبران‌ناپذیری گردد. در این مقاله قصد داریم به بررسی اهمیت سیستم‌های تهویه و خنک‌کننده در تابلو برق و نقش آن‌ها در جلوگیری از داغ شدن قطعات حساس بپردازیم.
چرا مدیریت دما و خنک‌کاری تابلو برق اهمیت دارد؟
قطعات الکترونیکی و الکترومکانیکی محدوده دمایی مجاز مشخصی برای عملکرد بهینه دارند (معمولاً بین ۲۵ تا ۴۰ درجه سانتی‌گراد). افزایش دما بیش از این حد استاندارد، تبعات زیر را به همراه دارد:
- کاهش شدید طول عمر قطعات: بر اساس یک قانون کلی در الکترونیک (قانون آرنیوس)، به ازای هر ۱۰ درجه سانتی‌گراد افزایش دما بیش از حد مجاز، طول عمر مفید قطعات نیمه‌هادی به نصف کاهش می‌یابد.
- افت راندمان و عملکرد ناپایدار: داغ شدن قطعاتی مانند PLC یا درایوها موجب ارورهای سخت‌افزاری، ریست شدن‌های ناگهانی و در نهایت توقف خط تولید می‌شود.
- خطر آتش‌سوزی و اتصال کوتاه: دمای بالا باعث ذوب شدن عایق سیم‌ها و کابل‌ها شده و خطر بروز اتصالی و آتش‌سوزی در تابلو برق را به‌شدت افزایش می‌دهد.
انواع سیستم‌های تهویه و خنک‌کننده در تابلو برق
برای مقابله با چالش دمای بالا، تجهیزات و روش‌های متعددی توسعه یافته‌اند که با توجه به شرایط محیطی، درجه حفاظت (IP) تابلو و میزان گرمای تولیدی انتخاب می‌شوند:

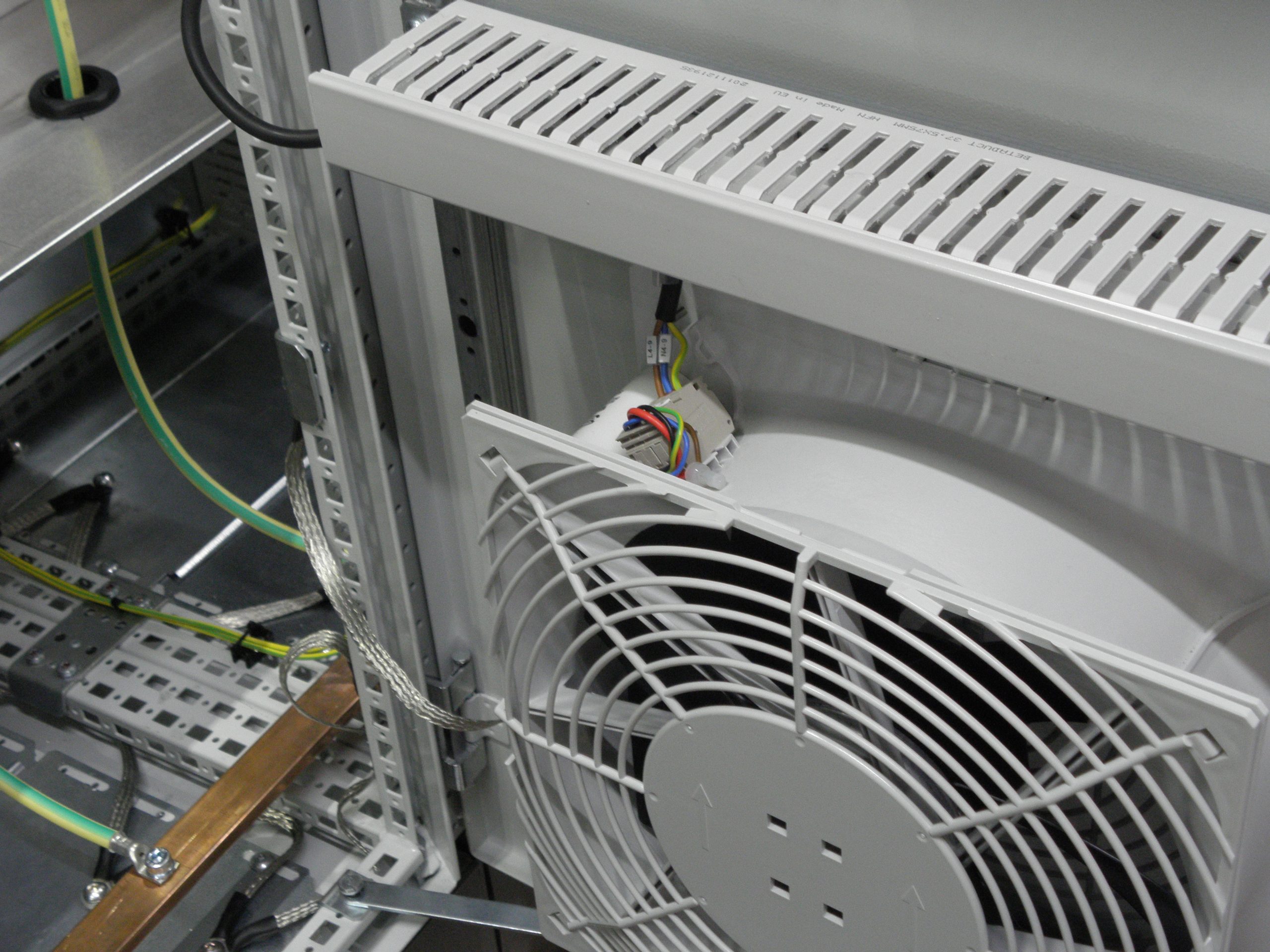

۱. فن و فیلتر (تهویه اجباری یا Forced Ventilation)
ارزان‌ترین و رایج‌ترین روش خنک‌کاری، استفاده از فن‌های مکنده و دمنده به همراه فیلترهای ضد گرد و غبار است.
- روش کار: فن، هوای خنک بیرون را وارد تابلو کرده و هوای داغ داخل از طریق خروجی‌های دارای فیلتر خارج می‌شود.
- کاربرد: مناسب برای محیط‌هایی که دمای محیط بیرون کمتر از دمای داخل تابلو است و میزان گرد و غبار یا رطوبت شدید نیست.
۲. کولر تابلو برق (Electrical Cabinet Air Conditioner)
در محیط‌های بسیار گرم صنعتی یا مواقعی که تابلو برق کاملاً آب‌بندی شده (IP بالا) و امکان ورود هوای بیرونی وجود ندارد، استفاده از کولرهای گازی مخصوص تابلو برق الزامی است.
- روش کار: این کولرها بر اساس سیکل تبرید تراکمی کار می‌کنند. آن‌ها هوای داخل تابلو را بدون ترکیب با هوای بیرون، خنک و رطوبت‌زدایی می‌کنند.
- کاربرد: صنایع فولاد، سیمان، پتروشیمی و تابلوهایی که حاوی درایوهای توان بالا و حساس هستند.
اصول چیدمان قطعات در تابلو برق برای بهینه‌سازی فضا و خنک‌سازی
۳. مبدل‌های حرارتی (Heat Exchangers)
مبدل‌های حرارتی هوا به هوا یا هوا به آب، سیستم‌های بسته‌ای هستند که انتقال حرارت را بدون اختلاط هوای داخل و خارج تابلو انجام می‌دهند.
- روش کار: در مدل هوا به آب، آب چیلر یا سیستم خنک‌کننده مرکزی کارخانه از داخل مبدل عبور کرده و حرارت داخل تابلو را جذب می‌کند.
- کاربرد: عالی برای محیط‌های بسیار آلوده، چرب یا دارای گازهای خورنده.
۴. سیستم‌های ترموالکتریک (Peltier Coolers)
این سیستم‌ها از المان‌های نیمه‌هادی پلتیر برای ایجاد برودت استفاده می‌کنند.
- ویژگی‌ها: فاقد قطعات متحرک (به جز فن)، ابعاد کوچک، بدون نیاز به مبرد و بسیار مطمئن.
- کاربرد: تابلوهای کوچک یا محفظه‌های با توان حرارتی پایین.
نکات کلیدی در انتخاب سیستم خنک‌کننده مناسب
برای اینکه بهترین سیستم تهویه را برای تابلو برق خود انتخاب کنید، باید فاکتورهای زیر را دقیقاً ارزیابی کنید:
- محاسبه اتلاف حرارتی (Heat Dissipation): مجموع توان تلف‌شده (بر حسب وات) توسط تمام قطعات داخل تابلو باید محاسبه شود.
- دمای محیط اطراف (Ambient Temperature): حداکثر دمای محیطی که تابلو در آن قرار دارد چقدر است؟
- درجه حفاظت (IP Rating): اگر تابلو در محیط خیس، پر از گرد و غبار یا دارای مواد شیمیایی است، نباید از سیستم‌های تهویه باز (فن و فیلتر ساده) استفاده شود.
- ابعاد و فضای نصب: مشخص کنید که آیا سیستم خنک‌کننده باید روی درب، سقف یا دیواره‌های جانبی تابلو نصب شود.
\
مزایای سرمایه‌گذاری بر روی تهویه تابلو برق
برخی مدیران صنایع خنک‌کننده تابلو برق را یک هزینه اضافی می‌دانند، اما واقعیت این است که این تجهیزات نوعی سرمایه‌گذاری و بیمه تجهیزات هستند. مهم‌ترین مزایای آن عبارتند از:
- کاهش هزینه‌های تعمیر و نگهداری (توقف خط تولید): توقف یک خط تولید به دلیل سوختن یک اینورتر می‌تواند خسارتی ده‌ها برابر قیمت یک کولر تابلو برق به همراه داشته باشد.
- تضمین ایمنی پرسنل و کارخانه: جلوگیری از بروز آتش‌سوزی‌های الکتریکی.
- حفظ گارانتی تجهیزات: بسیاری از سازندگان قطعات اتوماسیون، در صورت آسیب ناشی از دمای بالا، گارانتی قطعه را باطل می‌کنند.
جمع‌بندی
قطعات حساس موجود در تابلوهای برق، شریان‌های حیاتی صنایع هستند و محافظت از آن‌ها در برابر دشمن شماره یک یعنی «گرما»، اهمیتی حیاتی دارد. انتخاب صحیح سیستم‌های تهویه و خنک‌کننده – از یک فن و فیلتر ساده گرفته تا کولرهای گازی پیشرفته صنعتی – نه‌تنها عملکرد بی‌نقص و پایدار تجهیزات را تضمین می‌کند، بلکه طول عمر آن‌ها را به حداکثر رسانده و از خسارات سنگین مالی و جانی جلوگیری می‌نماید.
