ترانس جریان

ترانس جریان یکی از تجهیزات بسیار پرکاربرد در زمینه طراحی تابلو برق است که هر مهندس و تکنیسنی در این حوزه با آن رو به رو شده است.

قیمت ترانس جریان نیز مانند شینه متفاوت می باشد. این محصول نیز مانندشینه آلومینیومی و شینه مسی، انواع متفاوتی در بازار دارد. به همین دلیل قیمت یکسانی را نمی توانیم در راستای خرید این محصول ارائه دهیم.

به طور کلی اگر بخواهیم بگویم از رنج قیمتی ۱۵۰ تا ۶۰۰ هزار تومان شما باید برای خرید ترانسفورماتور متناسب با نیاز خود هزینه کنید. در زمان خرید به این مهم توجه داشته باشید که ترانس ها انواع مختلفی دارند.

ترانسفورماتور جریان برای اندازه گیری (سیم پیچ اندازه گیری ترانسفورماتور جریان)، ترانس جریان برای حفاظت (سیم پیچ محافظ ترانس جریان)، ترانسفورماتورهای جریان Wound، ترانسفورماتورهای جریان توریدی (Toroidal)، ترانسفورماتورهای نوع میله ای و ترانسفورماتور جریان دستی (Clamp Meter) از انواع این محصول به شمار می آیند.

هر آنچه در مورد شینه تابلویی باید بدانید را در این بخش بخوانید.

ترانسفورماتور جریان (Current Transformer) یا CT نوعی ترانسفورماتور ابزار دقیق است و برای تولید یک جریان متناوب در سیم‌پیچ ثانویه طراحی شده که متناسب با جریان اندازه‌گیری شده سیم‌پیچ اولیه آن است.

ترانسفورماتورهای جریان، جریان‌های فشار قوی را به یک مقدار بسیار پایین‌تر کاهش داده و با استفاده از یک آمپرسنج استاندارد، راهی ساده برای پایش ایمن جریان الکتریکی واقعی خط انتقال AC فراهم می‌کنند. اصول عملکرد یک ترانسفورماتور جریان، اندکی با ترانسفورماتور ولتاژ تفاوت دارد.

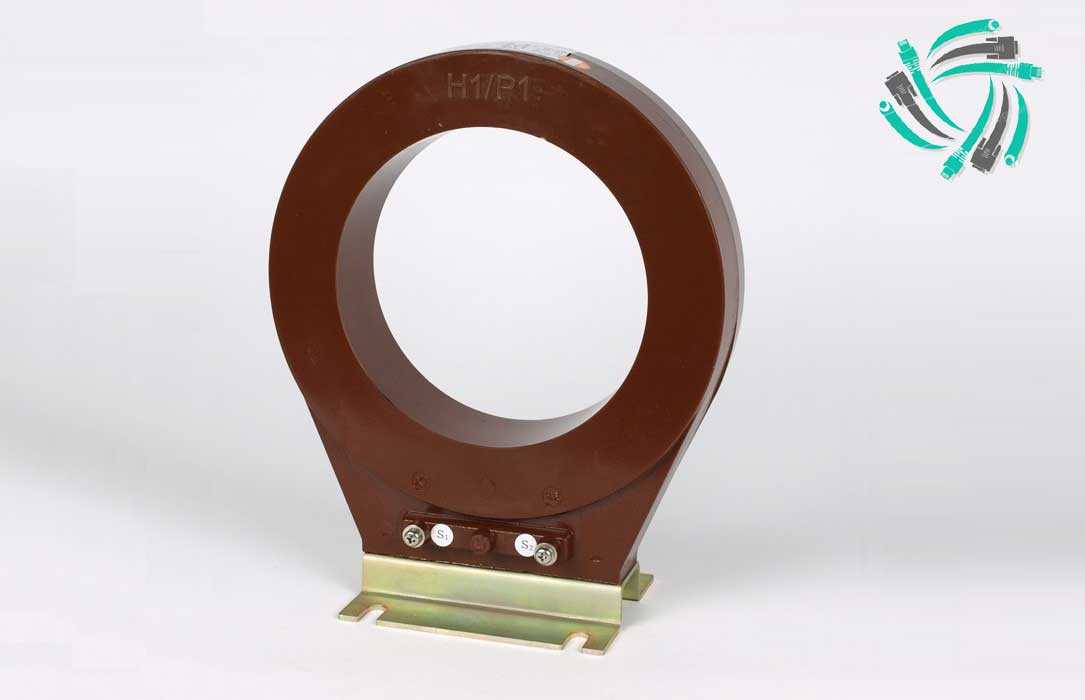

ترانس جریان

کارایی ترانس جریان چیست؟

ترانس جریان جریان های بالا را به جریان های پایین (۵A و یا ۱A) تبدیل می کند.
باعث ایزوله شدن شبکه های فشار قوی از سیستم های اندازه گیری می شود.
ترانس های جریان در مدار فشار قوی به صورت سری در مدار قرار داده می شود.
ترانس جریان را می‌توان نوعی سنسور جریان هم گفت که فقط قادر به تولید جریان متناوب یا AC است.

دلیل اهمیت ترانسفورماتور جریان

ساختن دستگاه های اندازه گیری مانند آمپرمتر یا وات متر (کیلووات ساعت) و رله های حفاظتی که بتوانند صدها یا هزاران آمپر را نحمل کنند دشوار است. همچنین سطوح ولتاژ بالاتر اتصال این دستگاه ها را خطرناک می کند.

با استفاده از CT می توان بر این موانع غلبه کرد. نسبت تبدیل ترانسفورماتور جریان به گونه ای ساخته می شود که جریان بار کامل در آن، جریان ثانویه 5 آمپر یا 1 آمپر می دهد.

یک ترانسفورماتور جریان به صورت سری به هادی حامل جریان و یک آمپرمتر به ثانویه آن متصل می شود. آمپرمتر طوری تنظیم شده است که بسته به نسبت تبدیل CT یک انحراف کامل با 5A یا 1A بدهد. مقیاس آمپرمتر با توجه به نسبت تبدیل تنظیم می شود.

ترانسفورماتورهای جریان بر اساس نوع ساختمان به سه دسته تقسیم می شوند:

1- سی تی نواری (Bar)

2- ترانسفورماتور Wound

3- سی تی پنجره ای یا سی تی حلقوی (Toroidal)

ترانسفورماتورهای جریان میله ای

این مدل ها حاوی یک شینه مسی یا آلومینیومی هستند که توسط سیم پیچ ثانویه بر روی هسته فرومغناطیسی احاطه شده است. شینه به عنوان سیم پیچ اولیه تک دور عمل می کند.

آنها به طور مستقیم به هادی حامل جریان متصل می شوند. آنها همچنین به عنوان CT های نوار اولیه شناخته می شوند.

ترانسفورماتور جریان Wound

این مدل ها ساختار بسیار مشابهی با ترانسفورماتور معمولی دارند. سیم پیچ اولیه و ثانویه جداگانه دارند. سیم پیچ اولیه باید بطور فیزیکی به صورت سری به هادی حامل جریان متصل شود.

ترانس جریان

ترانسفورماتورهای جریان پنجره ای یا حلقوی

این نوع شامل یک هسته توخالی است که هادی یا کابل حامل جریان از آن عبور می کند. خود هادی به عنوان سیم پیچ اولیه تک دور عمل می کند. هسته می تواند از نوع جامد یا تقسیم شده باشد.

به دلیل عدم وجود سیم پیچ اولیه و سادگی آنها، در مدارها و تابلوهای برق فشار ضعیف بسیار ارجحیت دارند.

ترانسفورماتور جریان دستی

امروزه، انواع خاصی از ترانسفورماتور‌های جریان در دسترس هستند. یک نوع محبوب و قابل حمل که برای اندازه‌گیری جریان مدار به کار می‌رود، «کلمپ‌متر» (Clamp Meter) است.

کلمپ‌متر‌ها حول یک هادی حامل جریان باز و بسته می‌شوند و جریان را با تعیین میدان مغناطیسی اطراف آن، معمولاً روی یک نمایشگر دیجیتال نشان می‌دهند.

هنگام قرائت جریان، چنگک کلمپ‌متر باید بسته باشد مشابه این کلمپ‌های دستی نوع ترانس جریان، ترانس‌های جریان هسته بریده نیز وجود دارند که یک سمت آن‌ها قابل جدا شدن است به گونه‌ای که هادی بار یا شین برای نصب آن قطع نشوند.

این انواع برای جریان‌های ۱۰۰ تا ۵۰۰۰ آمپر مورد استفاده قرار می‌گیرند و اندازه قاب مربعی آن‌ها از ۱ تا ۱۲ اینچ است (۲۵ تا ۳۰۰ میلی‌متر).

به عنوان جمع‌بندی می‌توان گفت که ترانسفورماتور جریان نوعی ترانسفورماتور ابزار دقیق است که برای تبدیل جریان اولیه به جریان ثانویه در یک بستر مغناطیسی مورد استفاده قرار می‌گیرد.

سیم‌پیچی ثانویه ترانس جریان، جریانی بسیار کوچکتر از جریان سیم‌پیچ اولیه را فراهم می‌کند که می‌توان از آن برای آشکارسازی اضافه جریان، کمبود جریان، جریان پیک یا جریان متوسط استفاده کرد.

اولیه یک ترانسفورماتور جریان همواره به صورت سری با هادی اصلی قرار داده می‌شود. برای سادگی اندازه‌گیری، جریان ثانویه نامی ۱ یا ۵ آمپر است. ثانویه یک ترانسفورماتور جریان هیچ‌گاه نباید مدار باز باشد.

خرید ترانس جریان

همان طور که در طی معرفی پیش رو مطالعه کردید از این محصول برای کاهش جریان برق استفاده می شود.

به طور کلی اگر بخواهیم ساختار داخلی ترانسفورماتور جریان را مورد بررسی قرار دهیم می توانیم بگویم به سه بخش سیم پیچ اولیه، هسته آهنی و سیم پیچ ثانویه تقسیم شده است.

سیم پیچ اولیه ساختار ساده تری را نسبت به ثانویه دارد چون مقدار سیم پیچیده شده کمتری در آن مشاهده می شود. برای نوع اولیه سیم ها ضخیم تر و برای ثانویه از سیم های نازک تر در پروسه ساخت استفاده می شود.

در نهایت باید بگویم سیم پیچ اولیه به صورت سری در مدار اولیه وصل می شود و مدل ثانویه به صورت سری با دستگاه و سیم پیچ جریان رله متصل می شود تا یک حلقه بسته ایجاد شود.

شما برای خرید این محصول می توانید بامشاورین ما در بخش فروش سایت الکترونصر در ارتباط باشید و ایده ال ترین ها را برای خود تهیه کنید.
