شینه تابلویی

شینه تابلویی

شینه یک قطعه مسی یا آلومینیومی به شکل مکعب مستطیل می باشد که به جای کابل وظیفه برق رسانی را در تابلو برق به تجهیزات درون تابلو ب عهده دارد. ظرفیت جریان شینه های تابلو باید از جریان نامی کلید تغذیه تجهیزات بیشتر باشد.

برای اطلاع از قیمت تماس بگیرید

تضمین قیمت

بهترین قیمت بازار

ضمانت اصلات

محصولات اورجینال

پشتیانی 24/7

مشاوره خرید محصول

تحویل فوری

سریع ترین زمان

توضیحات

شینه تابلویی

شینه تابلویی

شینه تابلویی یک قطعه مسی یا آلومینیومی است. شینه تابلویی به جای کابل، وظیفه برق رسانی را در تابلو برق به تجهیزات درون تابلو دارد.

ظرفیت جریان شینه تابلویی باید از جریان نامی کلید تغذیه تجهیزات بیشتر باشد. در تابلو برق معمولا از شینه مسی استفاده می کنند.

در ولتاژهای پایین که استفاده از کابل و سیم رایج و کاربردی می‌باشد. اما وقتی که جریان مصرف‌کننده افزایش می‌یابد از شینه بندی به جای کابل استفاده می‌کند.

به همین دلیل وقتی قصد خرید یک تابلو برق را دارید باید استفاده از شینه بندی یا کابل و هم‌چنین حداکثر ولتاژ آن را بدانید.

قیمت شینه تابلویی

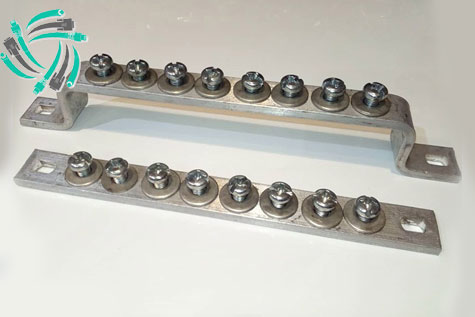

بسته به تعداد پیچ ها و جنس این محصول قیمت نیز متفاوت است. برای شینه آلومینیومی از نوع نول و آرت عموماً رنج قیمتی از ۱۵ تا ۳۰ هزار تومان در نظر گرفته می شود.

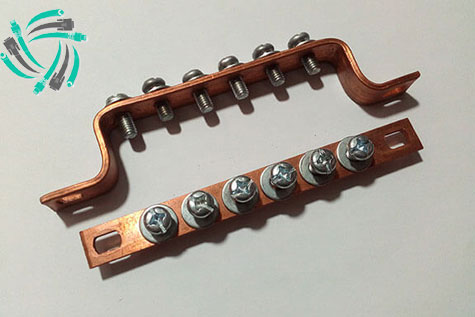

شینه مسی نیز متناسب با تعداد پیچ ها شروع قیمت عموماً از ۳۰ تا ۵۰۰ هزار تومان متغیر است. البته این نرخ قیمت در بازار رقم ثابتی ندارد و شما برای کسب اطلاعات بیشتر از طریق درگاه های ارتباطی که برای شما در نظر گرفته شده است می توانید مشاوره های لازم را در راستای خرید کسب کنید.

پس قیمت شینه تابلویی بسته به طول، عرض و ضخامت و تعداد پیچ تعبیه شده روی آن متفاوت است.

برای اطلاع  از قیمت شینه تابلویی تماس بگیرید.



شینه تابلویی

شینه تابلویی



تمام ژنراتورها، ترانسفورماتورها، سیم ها و کابل های یک نیروگاه که ولتاژ برابری دارند با یک شمش یا یک رسانا به نام شینه یا باسبار (Busbar) در هر فاز به هم متصل می شوند.

در شینه تمام انرژی ژنراتورها، ترانسفورماتورها و یا هر دو به هم می پیوندند و از آنجا به طور مستقیم با همان ولتاژ و یا به کمک ترانسفورماتور افزاینده یا کاهنده با ولتاژ دیگر به مصرف کننده ها و یا شینه های دیگر هدایت می گردند.

از این رو می توان گفت که شینه وسیله جمع و پخش انرژی در آن واحد است.

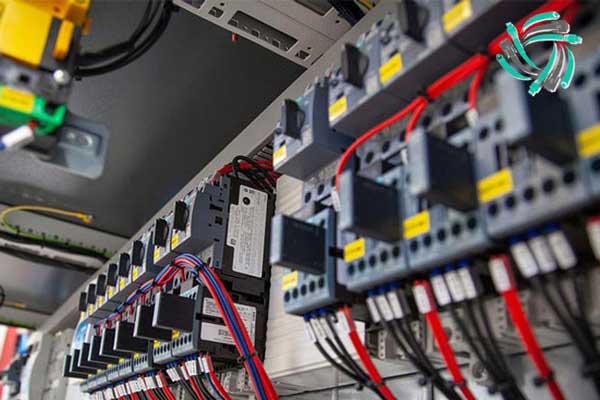

شینه کشی در تابلو برق چیست؟

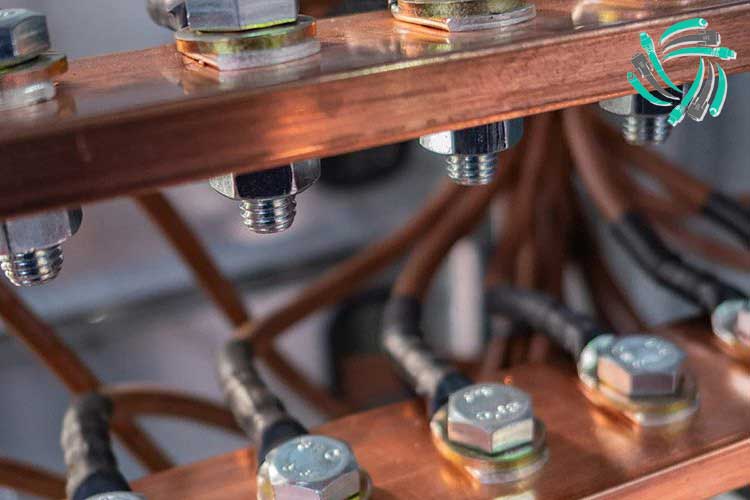

برای آشنایی بیشتر با شینه کشی ابتدا باید متوجه این موضوع شویم که: شینه در تابلو برق چیست؟ همانطور که می دانید در داخل تابلو برق تعداد زیادی کابل زیاد با آمپر بالا وجود دارد

. در تابلو برق امکان استفاده از سیم وجود ندارد و برای اتصالات آن سیم‌هایی به‌طول کوتاه استفاده می‌شوند. در این صورت برای اتصال بین قطعه‌ها باید از شینه استفاده کرد.

این قطعه پس از نصب در جای خودش محکم می‌شود و حتی سیم‌ها هم در محل نصب خود جابه‌جا نمی‌شوند. در واقع برای اینکه جریان برق به‌درستی هدایت پیدا کند از شینه استفاده می‌شود؛ این قطعه کمک می‌کند جریان به همه قطعات داخل تابلو برسد.

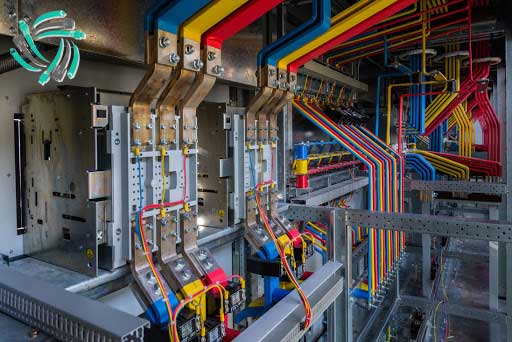

شینه بندی تابلو برق باید برای تابلوهایی که جریان آن‌ها بالاتر از ۱۲۵ آمپر است استفاده شود. اما چرا از شینه بندی به جای کابل استفاده می‌شود؟

به این دلیل که کابل‌کشی توانایی کنترل و مدیریت جریان برق در این تابلو برق ها را ندارد، باید از شینه بندی استفاد کنیم.

شینه بندی در ساخت تابلو برق دارای اهمیت زیادی می‌باشد و نکات مهم شینه بندی باید رعایت شوند.

در جریان‌های بالاتر از 125 آمپر به دلیل حجم بالای سیم و کابل و آمپر بالا نمی‌توان از سیم استفاده کرد و باید از شینه بندی استفاده شود.

در فضای کم تابلو نمی‌توان کابل را به دلیل انعطاف کم، خم کرد و آن را به مکان دلخواه جابه‌جا کرد. به همین دلیل در زمان خرید تابلو برق ساختمانی باید ابتدا درباره راه‌اندازی تابلو برق تصمیم بگیرید.

به این ترتیب اگر قصد استفاده از شینه بندی را دارید باید از تابلوهای برق ساختمانی که جریان آن‌ها بالای ۱۲۵ آمپر است استفاده کنید.



قیمت شینه تابلویی

قیمت شینه تابلویی

ابعاد شینه را بهتر بشناسیم

شینه دارای سه بعد طول، عرض و ضخامت است. عموماً در بازار به طول ۴ متر این محصول عرضه می شود، اما پهنا و ضخامت آن عموماً متفاوت است که با واحد mm نیز شناخته می شود.

۱۵*۳ – ۲۰*۳ – ۲۵*۳ – ۳۰*۳ – ۴۰*۳ ۲۰*۵ – ۲۵*۵ – ۳۰*۵ – ۴۰*۵۰ – ۵۰*۵ – ۶۰*۵ – ۸۰*۵ – ۱۰۰*۵ ۲۰*۱۰ – ۳۰*-۱۰ – ۴۰*۱۰ – ۵۰*۱۰ – ۶۰*۱۰ – ۸۰*۱۰ – ۱۰۰*۱۰ – ۱۲۰*۱۰



استفاده از شینه متناسب با سایز سیم



  • چهار پیچ مناسب سیم سایز ۲.۵ تا ۱۶
  • شش پیچ مناسب سیم سایز ۲.۵ تا ۱۶
  • هشت پیچ مناسب سیم سایز ۲.۵ تا ۱۶
  • ده پیچ مناسب سیم سایز ۲.۵ تا ۱۶
  • دوازده پیچ مناسب سیم سایز ۲.۵ تا ۱۶



اصول و استانداردهای شینه کشی در تابلو برق

برای انجام شینه کشی در تابلو برق چندین اصول و استاندارد مختلف وجود دارد که باید آن‌ها را بدانید. ابتدا به اصول شینه کشی در تابلو برق می‌پردازیم:

زمانی که قصد دارید دو شینه را به یکدیگر متصل کنید، باید شینه‌ای که دارای مقدار آمپر است کمتر به عنوان شینه فرعی مشخص کنید؛

زاویه خم شینه یا شمش را بیشتر از 90 درجه در نظر بگیرید؛

برای آنکه شینه‌ها را به یکدیگر وصل کنید از پانچ شینه استفاده کنید.

اگر در هر یک فازهای تابلو برق تعداد شینه‌ها بیشتر از یک عدد شود، باید بین آن‌ها یک فاصله به اندازه یک قطر شینه ایجاد کرد.

مقدار جریان به سطح شینه بستگی دارد؛ در حالت عادی جریان از روی شینه عبور می‌کند پس می‌توان نتیجه گرفت که هر اندازه سطح تماس شینه بیشتر باشد جریان بیشتری از آن عبور می‌کند.

در واقع می‌توان گفت در شینه‌های مستطیلی سطح تماس آن برابر با محیط آن خواهد بود.

محل وصل‌شدن دو شینه را با موادی مانند تینر تمیز کنید و برای جلوگیری از سولفاته شدن و چرب شدن بین آن‌ها به مروز زمان از گریس‌های مخصوص استفاده کنید.

شینه‌ها خیلی حساس هستند و باید از خش افتادن روی سطح آن، سمباده زدن و … جلوگیری کنید. اگر هر یک از این کارها را انجام دهید سطح شینه ناهموار شده و جریان در آن به‌خوبی عبور نخواهد کرد.

البته در نظر داشته باشید باید لبه‌هایی تیزی که ایجاد می‌شوند حتما سوهان بکشید؛ چراکه این لبه‌ها یکی از دلایل ایجاد قوس الکتریکی در شینه هستند.
