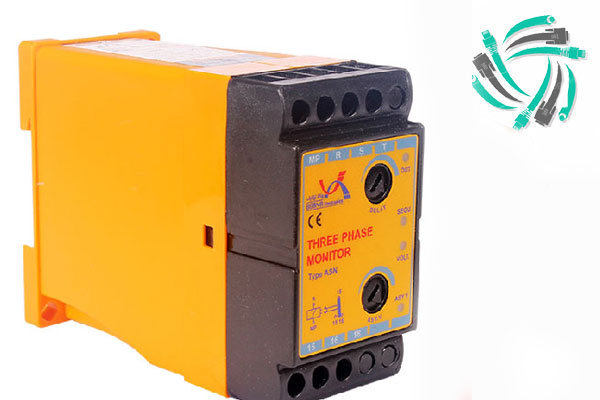

کنترل فاز برنا

کنترل فاز یکی دیگر از تجهیزات محفاظت کننده از تابلو برق می باشد تا الکتروموتورها و لوازم برقی را در برابر بروز اختلالات ولتاژ محافظت کند ، رله های کنترل فاز به صورت الکترونیکی این حفاظت را بعهده میگیرند.

کنترل فاز برنا یکی از محصولات برنا الکترونیک می باشد که برای حفاظت از الکترو موتور ها مورد استفاده قرار می گیرد. نقش کنترل فاز، کنترل کردن فازها، محافظت از موتور الکتریکی در برابر دو فاز شدن و یا عدم توالی فازها و تقارن فاز ها می باشد.

اگر فاز های یک شبکه قطع و یا جابجا شود موجب سوختگی یا خرابی موتور می شود. دستگاه دارای استاندارد EC اروپا می باشد. ولتاز تغذیه دستگاه 380 ولت متناوب چهار سیمه +10 % و -20% می باشد.

دمای کارکرد دستگاه 20- تا 50+ درجه سانتیگراد و رطوبت کاری 15% تا 85% می باشد.

کنترل فازها وظایف مهمی در مدارهای فرمان به عهده دارند که اگر به درستی به وظایف خود عمل نکنند و مدار فرمان را در مواقع مناسب قطع نکنند خسارات بسیار بالایی به ملزومات برقی و الکتروموتورها میزنند.

به همین دلیل باید در مواقع خرید و انتخاب کنترل فاز دقت بسیار زیادی کرد تا دچار خسارت های زیاد نشویم.

از جمله عوامل سوختن الکتروموتور ها اتصال ناقص کنتاکت های کنتاکتور می باشد. این خطا در سیستم های معمولی قابل تشخیص نمی باشد.

با نصب این دستگاه در تابلو برق که در واقع بعد از کنتاکتور در مدار بسته می شود می توان اختلالات ناشی از کنتاکتور را شناسایی و رفع کرد.

دستگاه با اتصال خروجی کنتاکتور به ترمینال هایW ،V، U در صورت قطع شدن فاز موتور، فرمان قطع جریان می دهد.

پس از رفع مشکل تایمر دستگاه با توجه به زمان تنظیم شده توسط دسته DELAY خروجی وصل می شود. رله های حفاظتی برنا الکترونیک دارای کیفیت و ماندگاری بالا می باشد.

شما می توانید برای خرید کنترل فاز برنا و یا اطلاع از قیمت کنترل فاز برنا به قسمت فروشگاهی سایت الکترونصر مراجعه نمایید و یا با تماس با کارشناسان ما در بخش فروش فروشگاه تماس حاصل نمایید.

رله کنترل فاز برنا را می توان از با کیفیت ترین رله کنترل های موجود در بازار دانست که توسط شرکت الکترونصر با قیمت بسیار مناسب ارائه می شود.

شما عزیزان میتوانید با ما تماس بگیرید و محصول مورد نیاز خود را در کوتاه ترین زمان ممکن تحویل بگیرید.

کنترل فاز برنا

خرید کنترل فاز شیوا امواج

کنترل فاز هنگام بروز هر یک از اختلالات زیر، کنترل فاز وارد عمل میشود و مدار فرمان را قطع میکند.

کاهش بیش از حد ولتاژ
افزایش بیش از حد ولتاژ
عدم تقارن بین فازها
قطع شدن یک یا دو فاز

نحوه عملکرد کنترل فاز برنا بدین صورت است که بعد از اتصال سه فاز و نول به ترمینالهای T,S,R و MP دستگاه شروع به کار میکند.

هر بار پس از برطرف شدن خطا، دستگاه زمان سنجی را آغاز میکند (اگر وضعیت سه فاز عادی نباشد زمان سنجی آغاز نمی شود) پس از اتمام زمان انتخاب شده سیگنال خروجی روشن شده و رله داخلی دستگاه وصل می گردد.

در صورتی که اشکالی مانند( افت ولتاژ، قطع یک فاز و یا جابجایی فازها) در شبکه سه فاز پدید آید، سیگنال خطای مربوطه، روشن شده و همزمان با خاموش شدن سیگنال خروجی، رله داخلی نیز قطع می شود.

خرید کنترل فاز راما

سیگنالهای خطای کنترل فاز :

VOLT :

در صورتیکه ولتاژ سه فاز به کمتر از 300 ولت کاهش یابد، روشن میشود.

SEQU :

در صورتیکه ترتیب فازهای شبکه عوض شود روشن میشود.

ASY.V :

هنگامیکه شبکه دو فاز میشود و یا عدم تقارن بین ولتاژ فازها از حد تنظیم شده(توسط دسته پتانسیومترASY.V) بیشتر شود، روشن می شود.

قیمت کنترل فاز راما

مشخصات فنی کنترل فاز

کنترل فاز برنا دارای ولتاژ تغذیه 380 ولت متناوب چهار سیمه می باشد.فرکانس شبکه این دستگاه 50 یا 60 هرتز می باشد. از دیگر خصوصیات این دستگاه می توان به موارد زیر اشاره کرد:

عدم تقارن ولتاژ سه فاز: 5% تا 15% قابل تنظیم توسط دسته ASY.V

تأخیر در وصل: 5/0 تا30 ثانیه قابل تنظیم توسط دسته DELAY

رله خروجی: یک کنتاکت C/O

نوع نصب: در تمام جهات

ابعاد کنترل فاز: 108*45*80 میلیمتر
