کنترل فاز ستاره مثلث

در برق صنعتی از وسایل ها و تجهیزاتی برای حفاظت مصرف کننده در مدار و تابلو برق استفاده می شود و کنترل فاز هم یکی از این تجهیزات حفاظتی است که به صورت الکترونیکی عمل حفاظت الکترو موتور را به عهده می گیرد. به بیان ساده تر کنترل فاز حفاظت کننده ی موتور در برابر اختلالات ولتاژ است و کنترل فاز حفاظت کننده در برابر اختلالات جریان است. یکی از اصلی ترین مشکلات در کارخانه های صنعتی گرم شدن بیش از حد و آسیب دیدن بارها است که خرابی فازها علت اصلی آن به شمار می آید. با وجود اینکه در مدارات صنعتی از تجهیزاتی مثل رله های اضافه بار یا قطع کننده جهت محافظت استفاده می شود باز هم بارهای الکتریکی به چیزی سریع و الکترونیکی نیاز دارند. در ادامه سعی بر آن داریم تا پیرامون کنترل فاز ستاره مثلث و مزیت های این محصول در فرایند استفاده مطالبی را با شما عزیزان در میان بگذاریم پس با ما همراه باشید.

کنترل فاز ستاره مثلث را بهتر بشناسیم

کنترل فاز ستاره مثلث جهت تبدیل ستاره به مثلث و برای حفاظت در برابر نوسانات مورد استفاده قرار می گیرد. همان طور که از نام این تجهیز برقی مشخص است این محصول ترکیبی از تایمر ستاره مثلث و کنترل فاز است که اختصاصاً در مدار ستاره مثلث کاربرد دارد. به عبارتی دو تجهیز در یک قاب قرار داده شده که در نهایت نیاز به تایمر و کنترل فاز مجزا نخواهیم داشت و همچنین سیم بندی در تابلو کمتر می شود که در نهایت هزینه تمام شده تابلو را کاهش می دهد. کنترل فاز ستاره مثلث مناسب برای راه‌اندازی موتورهای رتور قفسی بوده که علاوه بر تبدیل ستاره به مثلث، از موتور در برابر نوسانات برق حفاظت کامل می‌کند.

نشان گرهای کنترل فاز ستاره مثلث

ONچشمک زن آرام: قطع برق STOP

چشمک زن سریع: تأخیر در وصل

دائم روشن: عدم توالی فاز

Fچشمک زن آرام: افزایش ولتاژ

چشمک زن سریع: عدم تقارن فازها

دائم روشن: کاهش ولتاژ

P



چشمک زن: قطع فاز

دائم روشن: عدم توالی فاز

M: وصل رله M

کنترل فاز ستاره مثلث

وصل رله M

کنترل فاز ستاره مثلث

۳ پیچ تنظیم



Unbalance: تنظیم عدم تقارن (7-25%)

On Delay: تأخیر در وصل (2-30Sec)

Star Timer: زمان وصل رله ستاره (2-30Sec)

مزیت های استفاده از کنترل فاز ستاره مثلت چیست؟

  • حفاظت در برابر افزایش و کاهش ولتاژ
  • محافظت در برابر عدم توالی و عدم تقارن فازها
  • قطع هر کدام از فازها در صورت بروز مشکل
  • محافظت از دستگاه در صورت دو فاز شدن
  • اعمال دستور العمل ها در صورت جابه جایی فاز
  • عدم تساوی فازها و نمایش آن روی دستگاه
  • قابلیت تنظیم زمان تأخیر در وصل، عدم تعادل ولتاژ و زمان وصل رله ستاره بر روی دستگاه
  • دارا بودن پارامتر کنترلی: آندر ولتاژ، آور ولتاژ، توالی فاز، قطعی فاز و عدم تقارن فاز
  • قابلیت کنترل با شاسی START و STOP یا کنترل به‌وسیله PLC به‌صورت وصل دائم
  • عدم‌تغییر پارامترها در اثر ضربات کنتاکتور تابلو

مشخصات فنی کنترل فاز ستاره مثلث

  • این دستگاه نیاز به یک ولتاژ تغذیه ۲۳۰ ولت تک فاز و ولتاژ سه ‌فاز ۳۸۰ ولت دارد.
  • برای تامین این ولتاژ ها تنها نیاز به اتصال سه فاز شبکه برق و نول است.
  • سه پارامتر میزان عدم تقارن، زمان تأخیر در وصل و زمان وصل رله ستاره قابل تنظیم است
  • ولتاژ تغذیه این دستگاه رقمی بین ۱۸۰ الی ۲۵۰ ولت است.
  • ولتاژ ورودی نیز چیزی بین ۳۰۰ الی ۵۰۰ ولت است.
  • قطع خروجی در ولتاژ کمتر از ۳۰۰ ولت و بیش از ۴۴۰ ولت صورت می گیرد.
  • تأخیر زمان قطع ۳ ثانیه ای است.
  • کارایی این دستگاه با در دمای منفی ۲۰ الی ۶۵ درجه و رطوبت حداکثر ۷۰% برای شما فراهم است.

قیمت کنترل فاز ستاره مثلث در بازار و خرید آنلاین

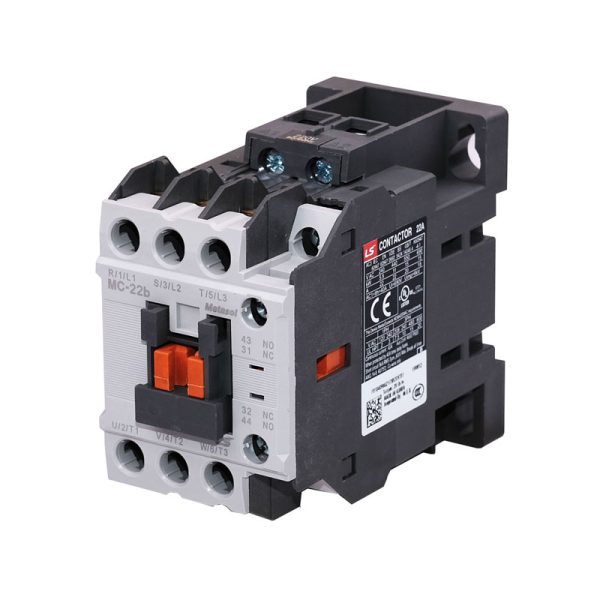

همان طور که می دانید تجهیزات برقی زیر نظر برندهای متفاوتی در کشور تهیه و تولید می شوند. از همین رو پروسه تولید و روند استفاده از متریال متفاوت در زمان قیمت گذاری بسیار تاثیر گذار است. شما برای خرید این محصول در بازار چیزی در حدود رنج قیمتی از ۷۰۰ تومان تا ۱ میلیون تومان را باید در نظر داشته باشید. در همین راستا می توانید به صورت حضوری یا آنلاین خرید کنترل فاز سه ستاره را از طریق وب سایت فروشگاهی برق الکترو نصر به منظور کاهش در هزینه های رفت و آمدی برای این خرید دنبال کنید و از مزیت های آن بهره بگیرید. همچنین شما برای راه اندازی این دستگاه به صورت دستی یا اتومات به پارامترهای فوق نیز نیاز دارد. سه عدد کنتاکتور با آمپراژ مناسب، شاسی استارت و استوپ و کلید قارچی و رله ۲۴ ولت که هر کدام قیمت جداگانه ای دارد.

خرید کنترل فاز ستاره مثلث

همان طور که در طی معرفی پیش رو مطالعه کردید از کنترل فاز سه ستاره به جهت حفاظت مصرف کننده در مدار و تابلو برق استفاده می شود. از همین رو تکنسین های برق و افراد متخصص به خوبی با مزیت های این وسیله کاربردی آشنا هستند. برای خرید بی دغدغه به شما توصیه می کنیم در ابتدا با گرفتن مشاوره های رایگان از متخصصین بخش فروش فروشگاه الکترو نصر کسب اطلاع کنید. سپس پیرامون این خرید مهم اقدام به عمل آورید. امید است مطالب ارائه شده در راستای معرفی کنترل فاز سه ستاره مثلث مورد توجه شما عزیزان قرار گرفته باشد و از این پس بهترین ها در پیش روی شما باشد.
