نحوه استفاده از کنتاکتور در مدار فرمان
در دنیای برق صنعتی و اتوماسیون، کنتاکتور یکی از حیاتیترین و پرکاربردترین تجهیزات است. اگر بخواهیم یک الکتروموتور بزرگ، سیستم روشنایی وسیع یا گرمکنهای صنعتی را کنترل کنیم، نمیتوانیم مستقیماً از کلیدهای معمولی استفاده کنیم؛ چرا که جریان بالای این مصرفکنندهها باعث ذوب شدن کنتاکتهای کلید معمولی و خطرات جانی میشود. اینجاست که مدار فرمان و کنتاکتور وارد میدان میشوند.
در این مقاله جامع، به بررسی دقیق نحوه استفاده از کنتاکتور در مدار فرمان میپردازیم و تمام جزئیات فنی از سیمکشی تا نکات ایمنی را مرور میکنیم.
کنتاکتور چیست و چرا در مدار فرمان اهمیت دارد؟
کنتاکتور یک کلید مغناطیسی است که با استفاده از خاصیت الکترومغناطیس، مدار قدرت را قطع و وصل میکند. تفاوت اصلی آن با کلیدهای دستی در این است که کنتاکتور توسط یک جریان ضعیف (در مدار فرمان) کنترل میشود تا یک جریان قوی (در مدار قدرت) را مدیریت کند.
اجزای اصلی کنتاکتور برای مدار فرمان:
- بوبین (Coil): هسته مغناطیسی که با برقدار شدن، کنتاکتها را جذب میکند. ترمینالهای آن معمولاً با A1 و A2 شناخته میشوند.
- کنتاکتهای اصلی: برای عبور جریان قدرت (به موتور یا بار).
- کنتاکتهای کمکی (Auxiliary Contacts): کنتاکتهای کمجریانی که در مدار فرمان استفاده میشوند (NO و NC).
تفاوت مدار فرمان و مدار قدرت
پیش از آموزش نصب، باید بدانید که ما همیشه دو مدار مجزا داریم:
- مدار قدرت: مسیری که برق سه فاز یا تکفاز را به مصرفکننده (مثل موتور) میرساند.
- مدار فرمان: مسیری که تصمیم میگیرد کنتاکتور چه زمانی وصل یا قطع شود. این مدار معمولاً با جریان بسیار کمتری کار میکند و شامل شستیها، تایمرها و سنسورهاست.
مراحل گامبهگام نحوه استفاده از کنتاکتور در مدار فرمان
برای راهاندازی یک کنتاکتور در سادهترین شکل (مدار استپ-استارت)، مراحل زیر را دنبال کنید:
۱. انتخاب ولتاژ بوبین
اولین قدم این است که بدانید بوبین کنتاکتور شما با چه ولتاژی کار میکند. بوبینها میتوانند ۲۴ ولت DC، ۲۲۰ ولت AC یا حتی ۳۸۰ ولت باشند. ولتاژ مدار فرمان شما باید با ولتاژ بوبین مطابقت داشته باشد.
۲. استفاده از شستیهای استپ (Stop) و استارت (Start)
- شستی استپ: دارای کنتاکت NC (در حالت عادی بسته) است. با فشار دادن آن، مدار قطع میشود.
- شستی استارت: دارای کنتاکت NO (در حالت عادی باز) است. با فشار دادن آن، مدار وصل میشود.

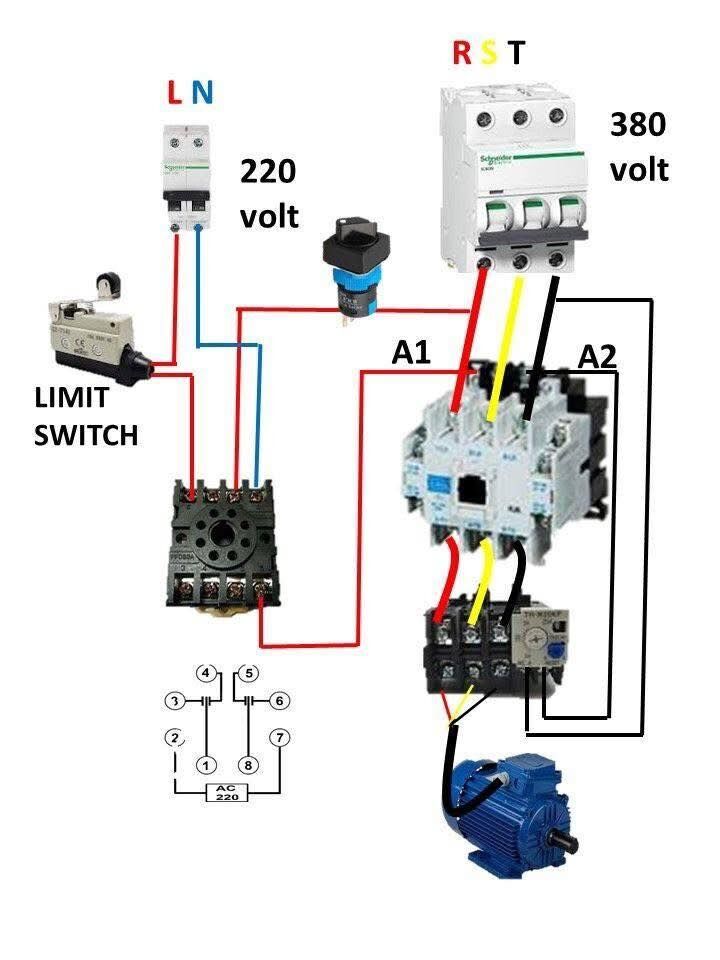

۳. نقشه سیمکشی مدار فرمان ساده
برای بستن یک مدار فرمان که با فشار دادن لحظهای استارت، کنتاکتور وصل بماند، به روش زیر عمل میکنیم:
- فاز فرمان: ابتدا فاز را از یک فیوز محافظ (مینیاتوری ۲ یا ۶ آمپر) عبور میدهیم.
- اتصال به استپ: فاز را به ورودی شستی استپ (شماره ۱) وصل میکنیم.
- اتصال استپ به استارت: خروجی شستی استپ (شماره ۲) را به ورودی شستی استارت (شماره ۳) میبریم.
- اتصال به بوبین: خروجی شستی استارت (شماره ۴) را به ترمینال A1 بوبین کنتاکتور وصل میکنیم.
اتصال نول: ترمینال A2 بوبین را مستقیماً به نول شبکه متصل میکنیم.
۴. مدار خودنگهدار (Latching)؛ فوت کوزهگری
اگر مدار را به شکل بالا رها کنید، با برداشتن انگشت از روی شستی استارت، کنتاکتور قطع میشود. برای اینکه کنتاکتور “روشن بماند”، باید از کنتاکت کمکی NO خود کنتاکتور استفاده کنید:
یک سیم از ورودی شستی استارت (یا خروجی استپ) به ورودی کنتاکت کمکی (شماره ۱۳) وصل کنید.
یک سیم از خروجی کنتاکت کمکی (شماره ۱۴) به خروجی شستی استارت (یا همان A1) وصل کنید.
حالا با یک بار فشار دادن استارت، برق از طریق کنتاکت کمکی خودِ کنتاکتور تامین میشود و مدار پایدار میماند.
استفاده از تجهیزات حفاظتی در مدار فرمان
برای ایمنی بیشتر و جلوگیری از سوختن تجهیزات، باید قطعات زیر را در مدار فرمان بگنجانید:
الف) بی متال (Overload Relay)
بیمتال برای حفاظت موتور در برابر اضافه بار استفاده میشود. در مدار فرمان، باید از کنتاکت ۹۵ و ۹۶ (NC) بیمتال استفاده کنید. سیم فاز فرمان باید ابتدا از این دو ترمینال عبور کند و سپس به شستی استپ برود. اگر موتور داغ کند، بیمتال مدار فرمان را قطع کرده و کنتاکتور خاموش میشود.
ب) کنترل فاز
برای محافظت در برابر دو فاز شدن یا نوسانات ولتاژ، خروجی کنتاکت کنترل فاز (ترمینالهای ۱۵ و ۱۸) باید در مسیر سری با بوبین کنتاکتور قرار گیرد.
کاربردهای پیشرفته کنتاکتور در مدار فرمان
۱. مدار چپگرد – راستگرد
در این مدار از دو کنتاکتور استفاده میشود. برای جلوگیری از اتصال کوتاه (وصل شدن همزمان هر دو)، از اینترلاک (Interlock) استفاده میکنیم. یعنی برق بوبین کنتاکتور اول باید از کنتاکت NC کنتاکتور دوم عبور کند و بالعکس.
۲. مدار ستاره – مثلث
برای کاهش جریان راهاندازی موتورهای سنگین، از سه کنتاکتور و یک تایمر در مدار فرمان استفاده میشود تا موتور ابتدا به صورت ستاره و پس از چند ثانیه به صورت مثلث کار کند.
نکات طلایی در نصب و نگهداری کنتاکتور
صدای وزوز کنتاکتور: اگر هنگام وصل شدن صدای زیادی میشنوید، احتمالاً گرد و غبار بین هستهها وجود دارد یا حلقه اتصال کوتاه روی هسته شکسته است.
انتخاب آمپر مناسب: همیشه آمپر کنتاکتور را کمی بالاتر از جریان نامی مصرفکننده انتخاب کنید (بهویژه برای بارهای سلفی مثل موتور).
سیمکشی تمیز: استفاده از شماره سیم و داکت در مدار فرمان، عیبیابی را در آینده بسیار آسان میکند.
ولتاژ القایی: در مدارهای حساس (مثل PLC)، موازی با بوبین کنتاکتور از دیود یا خازن (RC Suppressor) استفاده کنید تا نویزهای ناشی از قطع و وصل بوبین حذف شود.
نتیجهگیری
یادگیری نحوه استفاده از کنتاکتور در مدار فرمان پایه و اساس برق صنعتی است. با درک صحیح عملکرد بوبین و کنتاکتهای کمکی، میتوانید پیچیدهترین سیستمهای اتوماسیون را طراحی و اجرا کنید. فراموش نکنید که ایمنی در برق حرف اول را میزند؛ پس همیشه قبل از تغییر در مدار، برق را قطع کرده و از تجهیزات حفاظتی مناسب استفاده کنید.
