نقش ارتینگ (Earthing) در ایمنی تابلو برق
در دنیای مهندسی برق، ایمنی حرف اول را میزند. تابلوهای برق به عنوان قلب تپنده سیستمهای توزیع انرژی، وظیفه مدیریت و کنترل جریان الکتریسیته را بر عهده دارند. اما این تجهیزات در صورت بروز نقص فنی، میتوانند به منبعی خطرناک برای ایجاد شوک الکتریکی، آتشسوزی و آسیب به تجهیزات گرانقیمت تبدیل شوند. در این میان، سیستم ارتینگ (Earthing) یا اتصال به زمین، مهمترین سد دفاعی برای تضمین ایمنی تابلو برق و سلامت اپراتورهاست.
در این مقاله جامع، به بررسی دقیق نقش ارتینگ در ایمنی تابلو برق، مکانیزم عملکرد آن، استانداردهای مربوطه و اهمیت آن در صنایع میپردازیم.
سیستم ارتینگ (Earthing) چیست؟
ارتینگ به معنای اتصال فیزیکی بدنه فلزی تجهیزات الکتریکی (که در حالت عادی حامل جریان نیستند) به جرم کلی زمین است. هدف اصلی از این کار، ایجاد یک مسیر با مقاومت بسیار کم برای عبور جریانهای خطا به سمت زمین است. در یک تابلو برق، تمامی قطعات فلزی از جمله بدنه، دربها، سینیها و شاسیها باید به سیستم ارتینگ متصل باشند.
نقش حیاتی ارتینگ در ایمنی تابلو برق
ارتینگ در تابلوهای برق فراتر از یک اتصال ساده است؛ این سیستم چندین وظیفه حیاتی را به طور همزمان انجام میدهد:
۱. حفاظت در برابر برقگرفتگی (ایمنی انسانی)
مهمترین نقش ارتینگ، جلوگیری از برقگرفتگی افرادی است که با تابلو برق سر و کار دارند. اگر به هر دلیلی (مانند خرابی عایقبندی سیمها) فاز به بدنه فلزی تابلو برخورد کند، بدنه تابلو برقدار میشود. در صورت عدم وجود ارت، اگر شخصی بدنه را لمس کند، جریان برق از بدن او عبور کرده و به زمین میرسد که میتواند منجر به مرگ شود.
اما با وجود سیستم ارتینگ، جریان خطا به جای بدن انسان، از طریق سیم ارت (که مقاومت بسیار کمتری دارد) به زمین منتقل میشود.
۲. تخلیه جریانهای ناشی از صاعقه و ضربات ولتاژ
تابلوهای برق همواره در معرض اضافه ولتاژهای ناگهانی ناشی از صاعقه یا کلیدزنیهای شبکه (Surge) هستند. سیستم ارتینگ به همراه تجهیزات حفاظتی مانند سرج ارسترها (SPD)، این ولتاژهای مخرب را به زمین هدایت کرده و از سوختن قطعات حساس داخلی مانند PLCها و درایوها جلوگیری میکند.
۳. جلوگیری از تجمع الکتریسیته ساکن
در بسیاری از محیطهای صنعتی، حرکت سیالات یا فعالیتهای مکانیکی باعث ایجاد الکتریسیته ساکن میشود. تجمع این بارها روی بدنه تابلو برق میتواند باعث ایجاد جرقه و در نتیجه آتشسوزی یا انفجار (بهویژه در محیطهای مستعد خطر) شود. ارتینگ این بارهای ساکن را به طور مداوم به زمین تخلیه میکند.
۴. تثبیت ولتاژ و عملکرد صحیح تجهیزات حفاظتی
وجود یک نقطه مرجع (زمین) باعث میشود که ولتاژ فازها نسبت به زمین پایدار بماند. همچنین، بسیاری از تجهیزات حفاظتی مانند کلیدهای اتوماتیک (MCCB) و کلیدهای محافظ جان (RCD) برای تشخیص دقیق جریان نشتی و قطع مدار در زمان مناسب، به یک سیستم ارتینگ کارآمد وابسته هستند.
اجزای سیستم ارتینگ در تابلو برق
برای اینکه یک تابلو برق به خوبی ارت شده باشد، باید اجزای زیر با دقت طراحی و نصب شوند:
- شینه ارت (Earth Busbar): یک شمش مسی در انتهای تابلو که تمامی سیمهای ارت داخلی به آن متصل میشوند.
- هادیهای حفاظتی (سیم ارت): سیمهایی با عایق سبز و زرد که بدنه تجهیزات را به شینه ارت متصل میکنند.

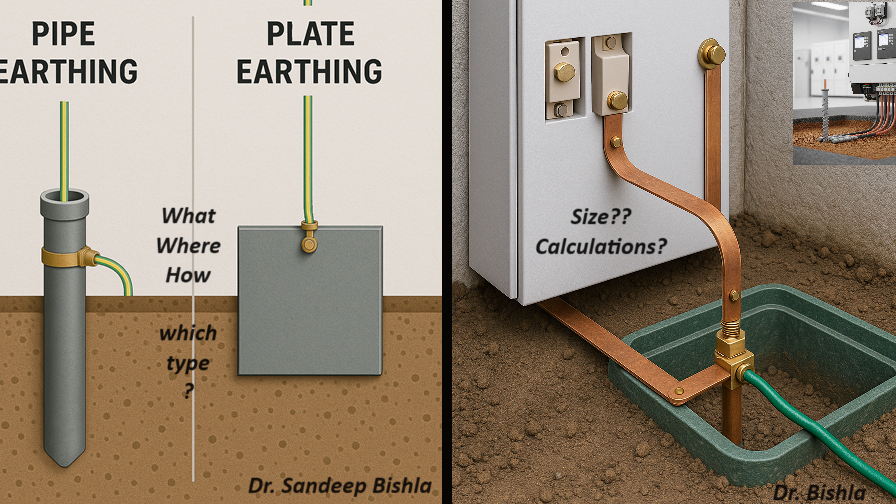

- الکترود زمین (چاه ارت): میله یا صفحه مسی که در عمق زمین قرار گرفته و وظیفه انتقال نهایی جریان به خاک را دارد.
- اتصالات و کلمپها: برای اطمینان از برقراری تماس الکتریکی پایدار بین قطعات.
انواع سیستمهای ارتینگ در تابلوهای برق
بسته به نوع کاربری و استانداردهای طراحی (مانند IEC 60364)، سیستمهای اتصال به زمین متفاوتی وجود دارند:
سیستم TN (شامل TN-S، TN-C و TN-C-S): پرکاربردترین سیستم در صنایع و ساختمانها که در آن نقطه خنثی منبع تغذیه به زمین متصل است.
سیستم TT: در این سیستم، بدنه تابلو به طور مستقل به یک چاه ارت محلی متصل میشود و ارتباط مستقیم با نول منبع ندارد.
سیستم IT: در این سیستم، نقطه خنثی از زمین ایزوله است یا با مقاومت بالا متصل میشود؛ این سیستم بیشتر در اتاقهای عمل بیمارستان و معادن که تداوم برقرسانی حیاتی است، استفاده میشود.
استانداردهای ارتینگ در تابلو برق
رعایت استانداردهای بینالمللی و ملی در اجرای ارتینگ الزامی است. برخی از نکات مهم استاندارد عبارتند از:
- مقاومت چاه ارت: مقاومت سیستم زمین باید تا حد امکان کم باشد (معمولاً زیر ۲ اهم برای تابلوهای حساس و زیر ۵ اهم برای ساختمانها).
- کدگذاری رنگی: سیم ارت حتماً باید با رنگ سبز و زرد مشخص شود.

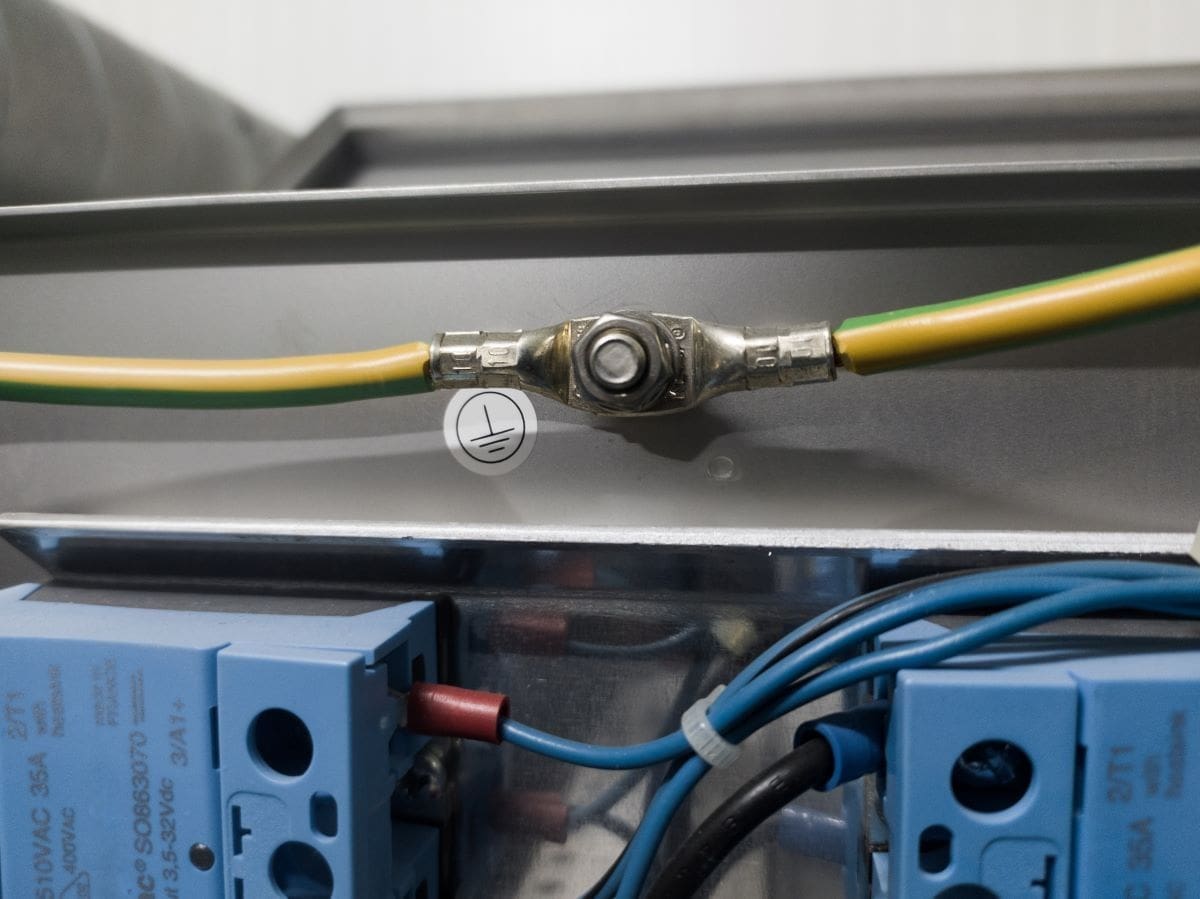

- اتصال درب تابلو: از آنجا که درب تابلو از طریق لولا به بدنه متصل است، ممکن است تماس الکتریکی خوبی نداشته باشد. بنابراین حتماً باید درب با یک کابل افشان (Tinned Copper Braid) به بدنه اصلی ارت شود.
- عدم استفاده از بدنه به جای هادی: هرگز نباید از بدنه فلزی تابلو به عنوان تنها مسیر عبور جریان ارت استفاده کرد؛ بلکه باید سیمکشی مجزا انجام شود.
اهمیت بازرسی و تست دورهای سیستم ارت
سیستم ارتینگ به دلیل قرارگیری در معرض رطوبت، خوردگی و ارتعاشات، ممکن است به مرور زمان کارایی خود را از دست بدهد. شل شدن پیچها در اثر لرزش یا اکسید شدن اتصالات مسی میتواند مقاومت مسیر را افزایش دهد.
بنابراین، تست دورهای با دستگاه ارت تستر (Tellurometer) برای اطمینان از پایین بودن مقاومت زمین و بررسی پیوستگی (Continuity) اتصالات در تابلو برق ضروری است.
مزایای اقتصادی ارتینگ صحیح
اگرچه اجرای یک سیستم ارتینگ استاندارد هزینه اولیه دارد، اما در بلندمدت باعث صرفهجویی اقتصادی میشود:
- کاهش هزینههای تعمیرات: جلوگیری از سوختن تجهیزات الکترونیکی در اثر نوسانات ولتاژ.
- کاهش زمان توقف خط تولید: با حذف تریپهای کاذب و آسیبهای ناشی از خطا.
- جلوگیری از جریمههای قانونی: رعایت ایمنی محیط کار و استانداردهای وزارت کار و اداره برق.
نتیجهگیری
نقش ارتینگ در ایمنی تابلو برق غیرقابل چشمپوشی است. سیستم ارتینگ نه تنها محافظ جان اپراتورها در برابر خطر مرگبار شوک الکتریکی است، بلکه به عنوان یک سیستم حفاظتی هوشمند، پایداری عملکرد تجهیزات و طول عمر کل شبکه برق را تضمین میکند.
طراحی دقیق، استفاده از متریال باکیفیت (مس با خلوص بالا) و اجرای مطابق با استانداردهای مهندسی، سه ضلع مثلث ایمنی در تابلوهای برق هستند. به یاد داشته باشید که در مهندسی برق، “زمین” امنترین نقطه برای دفع خطرات است؛ پس اتصال به آن را جدی بگیرید.
