آشنایی با ملزومات سیم‌کشی و نظم‌دهی تابلو برق (داکت، ترمینال و بست‌کمربندی)

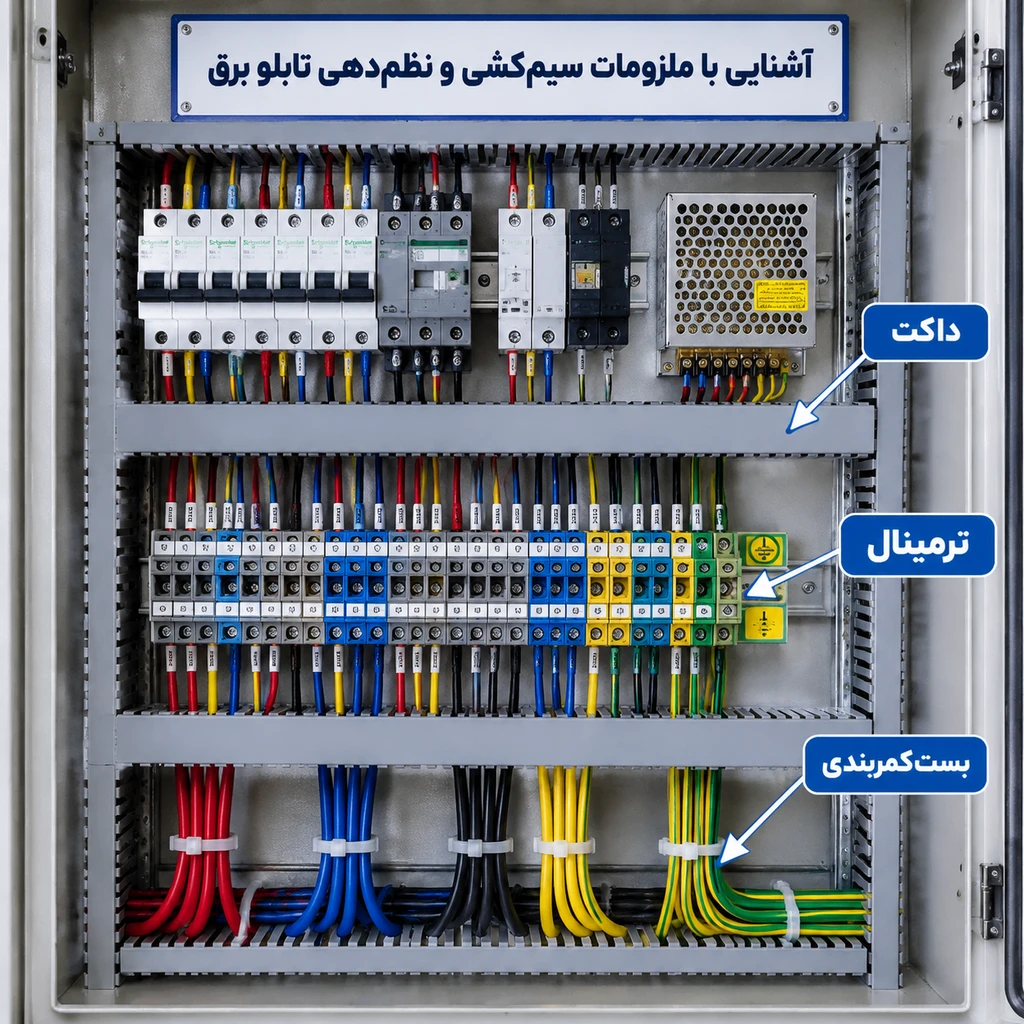

تابلو برق قلب تپنده هر سیستم الکتریکی صنعتی، تجاری یا مسکونی است. کیفیت سیم‌کشی داخلی این تابلو مستقیماً روی ایمنی، قابلیت نگهداری، و طول عمر کل سیستم تأثیر می‌گذارد. در این میان، سه عنصر اصلی نقش محوری دارند: داکت کابل، ترمینال، و بست‌کمربندی (کابل‌تای). هر کدام از این اجزا وظیفه مشخصی دارند و انتخاب و استفاده درست از آن‌ها تفاوت میان یک تابلوی حرفه‌ای و یک تابلوی ناامن را رقم می‌زند.
داکت کابل؛ بستر نظم‌دهی سیم‌کشی
داکت کابل چیست؟
داکت کابل (Cable Duct) یک کانال پلاستیکی یا فلزی است که سیم‌ها و کابل‌ها را در مسیر مشخصی نگه می‌دارد. این قطعه ظاهراً ساده، نقش بسیار مهمی در سازماندهی، حفاظت، و دسترسی آسان به سیم‌کشی ایفا می‌کند.
انواع داکت کابل

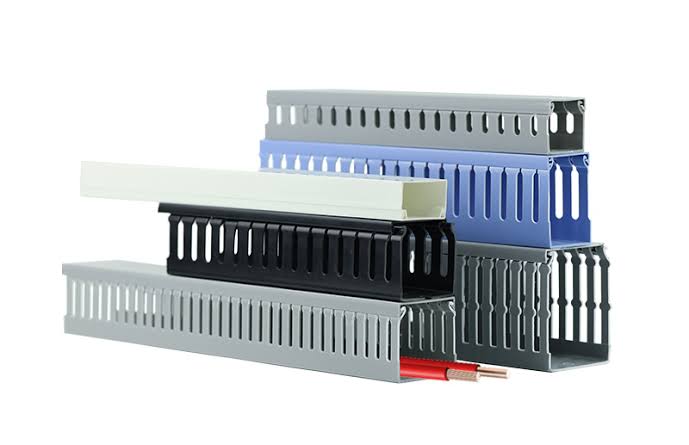

داکت پی‌وی‌سی (PVC): رایج‌ترین نوع در تابلوهای برق صنعتی و خانگی است. سبک، مقاوم در برابر رطوبت، و ارزان‌قیمت بوده و برای محیط‌های با دمای معمولی مناسب است.
داکت فلزی: برای محیط‌هایی که خطر آتش‌سوزی یا ضربه مکانیکی بالاست استفاده می‌شود. اتصال آن به شبکه اتصال زمین (Earth) الزامی است.
داکت شیاردار (Slotted Duct): دارای شیارهای جانبی است که خروج سان‌های مختلف تان‌های مختلف تابلو را ساده می‌کند. این نوع در تابلوهای کنترل صنعتی بسیار پرکاربرد است.
داکت توری (Wire Mesh Duct): برای تابلوهایی با تراکم سیم بالا و نیاز به تهویه بهتر مناسب است. جریان هوا در آن از داکت بسته بهتر است.
ابعاد و ظرفیت داکت
انتخاب ابعاد داکت بر اساس تعداد و قطر سیم‌ها انجام می‌شود. قانون کلی این است که فضای اشغال‌شده سیم‌ها نباید از ۶۰ درصد ظرفیت داکت تجاوز کند. این ۴۰ درصد باقی‌مانده فضا برای تهویه، افزودن سیم در آینده، و سهولت کار لازم است.
| عرض داکت (mm) | ارتفاع داکت (mm) | کاربرد پیشنهادی |
|---|---|---|
| 25 | 40 | مدارهای سیگنال و فرمان سبک |
| 40 | 40 | مدارهای کنترل متوسط |
| 60 | 60 | مدارهای قدرت کوچک |
| 80 | 80 | مدارهای قدرت متوسط |
| 100 | 100 | تابلوهای صنعتی با سیم‌کشی سنگین |
نصب صحیح داکت
- داکت‌ها باید موازی یا عمود بر ریل DIN نصب شوند.
- فاصله حداقل ۱۰ تا ۱۵ میلی‌متر از المان‌های تابلو رعایت شود تا دسترسی برای نگهداری حفظ شود.
- در محل‌های تقاطع از اتصالات گع از اتصالات گوشه و Tشکل استفاده کنید تا سیم‌ها نخورند.
- درپوش داکت باید بدون زور و به‌راحتی باز و بسته شود.
ترمینال؛ اتصال ایمن و قابل اعتماد
اهمیت ترمینال در تابلو برق
ترمینال‌ها (Terminal Blocks) نقاط اتصال استاندارد برای سیم‌های ورودی، خروجی، و داخلی تابلو هستند. استفاده از ترمینال به جای اتصال مستقیم سیم به سیم، چند مزیت اساسی دارد: سهولت در عیب‌یابی، امکان قطع و وصل سریع مدار، و افزایش ایمنی.
انواع ترمینال
ترمینال پیچی (Screw Terminal): رایج‌ترین نوع است. سیم زی‌شود. برای تمام کاربردهای عم‌شود. برای تمام کاربردهای عمومی مناسب بوده و نگage Terminal):** سیم با فشار وارد قفسه فنری می‌شود و بدون پیچ محکم می‌ماند. ارتعاش‌پذیری بهتری دارد و برای محیط‌های با لرزش بالا (ماشین‌آلات صنعتی) ارجح است.
ترمینال چاقویی (Disconnect Terminal): امکان قطع مدار بدون باز کردن اتصالات را فراهم می‌کند. برای مدارهایی که نیاز به ایزولاسیون مکرر دارند ایده‌آل است.
ترمینال فیوزدار (Fuse Terminal): یک فیوز محافظ درون ترمینال جاسازی شده است. در مدارهای حساس کنترلی کاربرد دارد.
ترمینال زمین (PE Terminal): به‌طور مستقیم به بدنه فلزی ریل DIN متصل است و برای اتصالات ارت اجباری است.
رتبه‌بندی جریان و سطح مقطع
هر ترمینال برای حداکثر سطح مقطع سیم و جریان مشخصی طراحی شده است. رعایت این محدودیت‌ها برای جلوگیری از گرم‌شدن بیش از حد ضروری است:
| سطح مقطع سیم (mm²) | جریان مجاز (A) | کاربرد |
|---|---|---|
| 1.5 | 10 | مدارهای روشنایی و سیگنال |
| 2.5 | 16 | مدارهای کنترل |
| 4 | 25 | مدارهای قدرت کوچک |
| 6 | 32 | مدارهای قدرت متوسط |
| 10 | 50 | فیدرهای اصلی |
استانداردهای نصب ترمینال
- ترمینال‌ها را بر اساس مدار (فرمان، قدرت، سیگنال، ارت) از هم جدا کنید.
- بین گروه‌های مختلف از ترمینال جداکننده (Separator) و پوشش انتهایی (End Cap) استفاده کنید.
- هر ترمینال باید با لیبل شماره مشخص باشد و با نقشه الکتریکی تابلو تطابق داشته باشد.
- سیم‌ها را قبل از اتصال با سرسیم (Ferrule/End Sleeve) مجهز کنید. این کار از پراکنده‌شدن تارهای سیم افشان و اتصال کوتاه جلوگیری می‌کند.
- گشتاور سفت‌کردن پیچ ترمینال را طبق داده‌شیت سازنده رعایت کنید؛ نه شل، نه بیش از حد محکم.
سرسیم (Ferrule) و اهمیت آن
سرسیم فلزی که روی انتهای سیم اف روی انتهای سیم افشان پرس می‌شود، یکی از کوچک‌ملزومات تابلو است. استفاده از سرسیم:
- از پوسیدگی تدریجی تارهای مسی جلوگیری می‌کند.
- سطح تماس یکنواخت و پایداری ایجاد می‌کند.
- احتمال اتصال کوتاه ناشی از پرز سیم را از بین می‌برد.
- ظاهر سیم‌کشی را حرفه‌ای‌تر می‌کند.
بست‌کمربندی؛ نظم نهایی سیم‌کشی
بست‌کمربندی (کابل‌تای) چیست؟
بست‌کمربندی یا کابل‌تای (Cable Tie / Cable Binder) نوار پلاستیکی یا فلزی است که دسته‌های سیم را به هم می‌بندد و مسیر کابل‌کشی را مرتب نگه می‌دارد. با وجود ظاهر ساده، انتخاب نوع و اندازه درست و شیوه استفاده از آن تأثیر مستقیمی بر کیفیت نهایی تابلو دارد.
انواع بست‌کمربندی
کابل‌تای نایلونی استاندارد: سبک‌ترین و ارزان‌ترین گزینه. برای سازماندهی سیم‌ها در محیط‌های داخلی و بدون قرارگیری در معرض حرارت بالا مناسب است. دمای کاری معمول تا ۸۵ درجه سانتی‌گراد.
کابل‌تای مقاوم در برابر UV: برای تابلوهای نصب‌شده در فضای باز یا محیط‌هایی با نور شدید. پایداری بالاتری در برابر شکنندگی دارد.
کابل‌تای فلزی (استنلس استیل): برای محیط‌های سخت صنعتی با دما، رطوبت، یا مواد شیمیایی بالا. مقاومت کشش بسیار بالاتری دارد.
بست قابل شل‌شدن (Releasable Cable Tie): دارای مکانیزم قفل آزادشونده است. برای مدارهایی که احتمال تغییر یا اضافه‌شدن سیم وجود دارد ایده‌آل است.
بست‌های با پایه چسبی یا پیچی (Cable Tie Mount): برای ثابت کردن دسته سیم به بدنه تابلو یا صفحه مونتاژ استفاده می‌شود.
اصول استفاده درست از بست‌کمربندی
- بست را نه بیش از حد شل و نه بیش از حد محکم ببندید. فشار بیش از حد روی عایق سیم آسیب می‌زند.
- پس از بستن، سر اضافه کابل‌تای را با قیچی مخصوص کابل‌تای یا یک ابزار برش تمیز جدا کنید. لبه تیز باقی‌مانده می‌تواند به عایق سیم‌های مجاور آسیب بزند.
- فاصله بین دو بست را بسته به وزن و قطر دسته سیم تنظیم کنید؛ معمولاً هر ۱۵ تا ۲۵ سانتی‌متر یک بست کافی است.
- از بستن سیم‌های مدارهای مختلف (قدرت و کنترل) در یک دسته خودداری کنید؛ این کار می‌تواند نویز الکترومغناطیسی ایجاد کند.
ترکیب این سه عنصر در یک تابلوی حرفه‌ای
نظم‌دهی اصولی تابلو برق نیازمند هماهنگی میان داکت، ترمینال، و بست‌کمربندی است:
- طراحی مسیر را پیش از شروع سیم‌کشی انجام دهید. داکت‌ها باید کوتاه‌ترین مسیر منطقی را فراهم کنند.
- جداسازی مدارها را جدی بگیرید؛ داکت جداگانه برای قدرت و کنترل، ترمینال‌های جداگانه برای هر گروه مدار.
- برچسب‌گذاری در هر مرحله انجام شود؛ هم ترمینال‌ها و هم سیم‌ها باید قبل از اتمام کار نشانه‌گذاری شوند.
- از بست‌کمربندی فقط در خارج از داکت استفاده کنید؛ سیم‌های داخل داکت نیازی به بستن ندارند.
استانداردهای مرتبط
کار با این تجهیزات باید با استانداردهای زیر تطابق داشته باشد:
- IEC 60947 — تجهیزات سوئیچ‌گیر و کنترل فشار ضعیف
- IEC 60439 — تابلوهای برق فشار ضعیف
- EN 50085 — سیستم‌های داکت کابل
- مقررات ملی ساختمان ایران — بخش تأسیسات الکتریکی
نتیجه‌گیری
سیم‌کشی و نظم‌دهی حرفه‌ای یک تابلو برق چیزی فراتر از ظاهر آراسته است. داکت مناسب مسیر سیم‌ها را مشخص و محافظت می‌کند، ترمینال استاندارد اتصالات ایمن و قابل‌سرویس فراهم می‌آورد، و بست‌کمربندی درست نظم نهایی را تضمین می‌کند. توجه به این سه عنصر در کنار هم، عمر مفید تابلو را افزایش می‌دهد، خطر حوادث الکتریکی را کاهش می‌دهد، و زمان عیب‌یابی در آینده را به‌طور چشمگیری کم می‌کند. هر برقکار و طراح تابلو که به کیفیت کارش اهمیت می‌دهد، این اصول را نه به‌عنوان توصیه، بلکه به‌عنوان الزام می‌داند.
