استانداردهای برق صنعتی؛ راهنمای جامع کدهای بین‌المللی و الزامات اجرایی
در دنیای صنعت و تولید مدرن، انرژی الکتریکی نیروی محرکه اصلی تمام خطوط تولید و فرآیندهای صنعتی است. با این حال، خطرات ناشی از ولتاژ بالا، جریان‌های اتصال کوتاه، شوک الکتریکی و آتش‌سوزی همواره تهدیدی جدی برای سرمایه‌های انسانی و تجهیزات گران‌قیمت کارخانه‌ها به شمار می‌روند. برای جلوگیری از این مخاطرات و تضمین کارایی بالا، رعایت استانداردهای برق صنعتی یک ضرورت فنی و قانونی اجتناب‌ناپذیر است. در این مقاله به بررسی جامع سازمان‌های تدوین‌کننده استاندارد، کدهای کلیدی و الزامات طراحی و پیاده‌سازی تجهیزات برق صنعتی می‌پردازیم.
استاندارد برق صنعتی چیست و چرا اهمیت دارد؟
استاندارد برق صنعتی مجموعه‌ای از قوانین، چارچوب‌ها، دستورالعمل‌ها و مشخصات فنی مدون است که مراحل مختلف طراحی، انتخاب تجهیزات، نصب، راه‌اندازی و نگهداری سیستم‌های الکتریکی را هدایت می‌کند. هدف اصلی این اسناد فنی:
- حفظ ایمنی جان پرسنل و اپراتورها: کاهش احتمال برق‌گرفتگی، سوختگی و حوادث ناشی از قوس الکتریکی (Arc Flash).
- یکپارچگی و سازگاری تجهیزات: امکان تعویض و اتصال تجهیزات ساخته‌شده توسط برندهای مختلف به یکدیگر.
- بهینه‌سازی مصرف انرژی و کاهش تلفات: کاهش تلفات حرارتی در کابل‌ها و ترانسفورماتورها.
- طول عمر بالاتر ادوات: جلوگیری از اعمال اضافه‌بار یا آسیب‌های ناشی از نوسانات شبکه به موتورها و درایوها.
مهم‌ترین سازمان‌های تدوین استاندارد در برق صنعتی
در سراسر جهان، چند نهاد شناخته‌شده مرجع اصلی تدوین کدهای مهندسی برق هستند:
۱. کمیسیون بین‌المللی الکتروتکنیک (IEC)
سازمان IEC (International Electrotechnical Commission) معتبرترین مرجع جهانی در زمینه برق و الکترونیک است. استانداردهای IEC در بیشتر کشورهای دنیا از جمله ایران و اروپا مبنای طراحی، تولید و نظارت مهندسی محسوب می‌شوند.
۲. انجمن مهندسان برق و الکترونیک (IEEE)
موسسه IEEE (Institute of Electrical and Electronics Engineers) بیشتر بر استانداردهای تست، مخابرات صنعتی، سیستم‌های زمین (ارتینگ) و مطالعات پایداری شبکه‌های قدرت تمرکز دارد و کدهای آن مرجع مهندسان تحلیل شبکه است.
۳. انجمن ملی تولیدکنندگان برق آمریکا (NEMA)
سازمان NEMA (National Electrical Manufacturers Association) بیشتر بر مشخصات فیزیکی، درجه حفاظت بدنه و استانداردهای تجهیزات الکتریکی در آمریکای شمالی متمرکز است.
۴. موسسه استاندارد آلمان (DIN)
کدهای DIN (Deutsches Institut für Normung) از پیشگامان استانداردهای مهندسی هستند که بسیاری از مفاهیم پایه‌ای IEC بر پایه آن‌ها توسعه یافته است (مانند ریل‌های مینیاتوری DIN-Rail).
۵. سازمان ملی استاندارد ایران (ISIRI) و نشریه ۱۱۰
در ایران، استانداردهای ملی اغلب ترجمه و تطبیق‌یافته استانداردهای IEC هستند. همچنین در حوزه تاسیسات برقی، نشریه ۱۱۰ (مشخصات فنی عمومی و اجرایی تاسیسات برق) مرجع رسمی مهندسان ناظر و پیمانکاران است.
مهم‌ترین کدهای استاندارد IEC در برق صنعتی
مهندسان و تکنسین‌های برق صنعتی باید با کدهای کلیدی IEC آشنا باشند. مهم‌ترین این کدها عبارتند از:
| کد استاندارد | عنوان و حوزه کاربرد |
|---|---|
| IEC 60204-1 | ایمنی ماشین‌آلات و تجهیزات الکتریکی صنعتی |
| IEC 61439 | الزامات مونتاژ و ساخت تابلوهای برق فشار ضعیف (جایگزین IEC 60439) |
| IEC 60364 | تاسیسات برقی ساختمان‌ها و محیط‌های صنعتی (طراحی، سیم‌کشی و زمین) |
| IEC 60529 | درجات حفاظت محفظه‌ها (کدهای IP مانند IP65 و IP54) |
| IEC 60947 | تجهیزات قطع و وصل فشار ضعیف (کنتاکتورها، کلیدهای اتوماتیک MCCB و …) |
| IEC 60034 | موتورهای الکتریکی دوار (مشخصات الکتریکی، راندمان IE و ابعاد) |

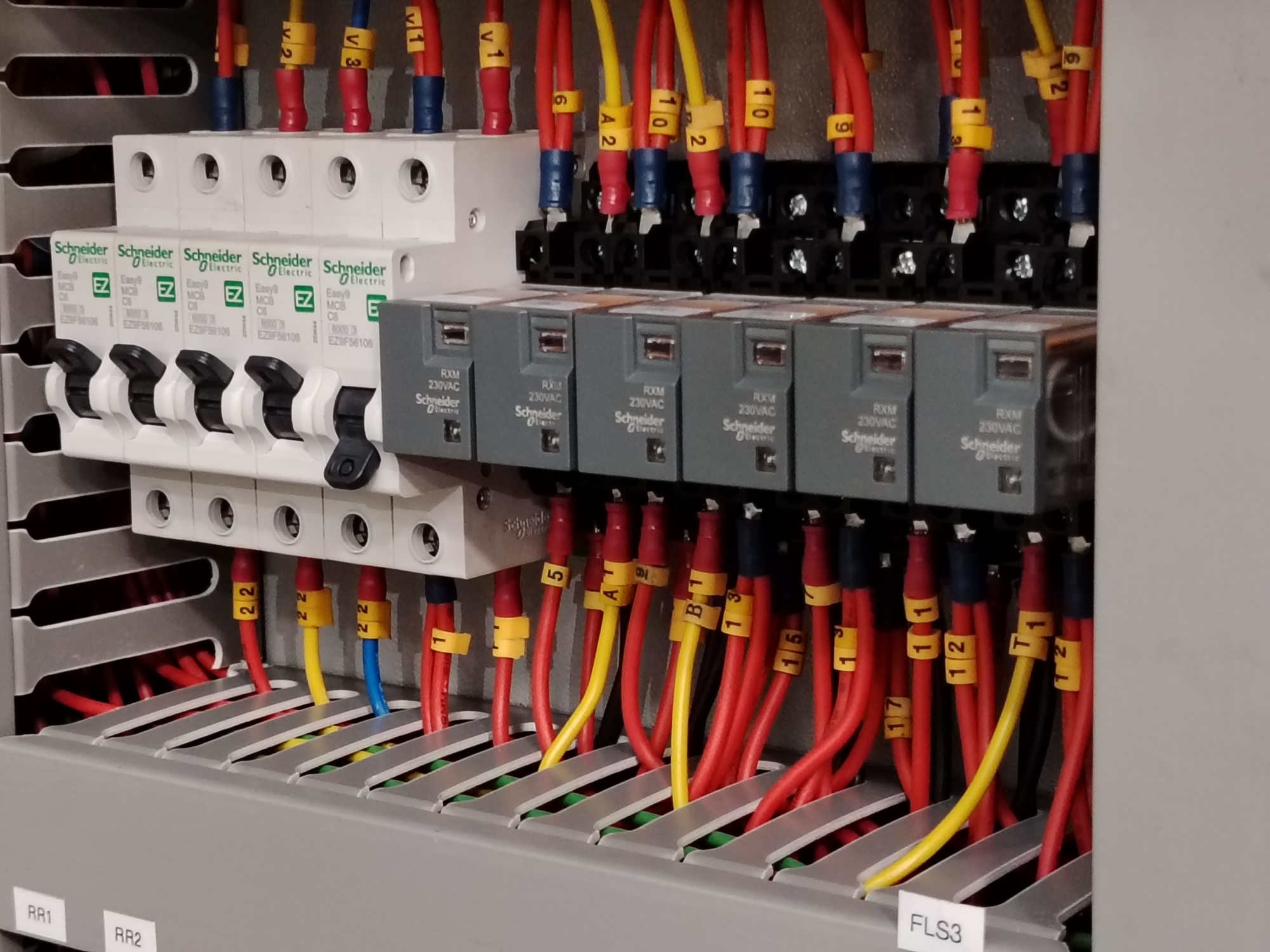

استانداردهای کلیدی در طراحی تابلوهای برق صنعتی
تابلوهای برق صنعتی مغز متفکر و قلب توزیع توان در کارخانه‌ها هستند. در ساخت این تابلوها الزامات زیر بر اساس استاندارد IEC 61439 الزامی است:
درجه حفاظت بدنه (IP Code)
بر اساس استاندارد IEC 60529، تابلوهای برق بر اساس میزان نفوذ ذرات گرد و غبار و رطوبت رتبه‌بندی می‌شوند:
IP54: مناسب برای محیط‌های صنعتی معمولی مسقف با وجود گرد و غبار.
IP65: مناسب برای محیط‌های باز، مرطوب یا مکان‌هایی با احتمال شست‌وشو با فشار آب.
تفکیک داخلی (Internal Separation / Form Types)
استاندارد به منظور محافظت از کاربر و کاهش خطرات ناشی از اتصال کوتاه، تابلوها را به فرم‌های گوناگون (Form 1 تا Form 4b) دسته‌بندی می‌کند تا شینه‌ها، کلیدها و پایانه‌های خروجی با صفحات عایق از یکدیگر مجزا شوند.
سیستم‌های زمین و ارتینگ (Earthing Systems)
یکی از مهم‌ترین ارکان ایمنی در استانداردهای برق صنعتی، انتخاب صحیح سیستم توزیع و زمین مطابق با IEC 60364-3 است:
- سیستم TN (شامل TN-C، TN-S و TN-C-S): بدنه تجهیزات فلزی مستقیماً به نقطه خنثای منبع ترانسفورماتور زمین‌شده متصل می‌شود.
- سیستم TT: بدنه تجهیزات به الکترود زمین محلی متصل است و وابسته به ارت ترانسفورماتور نیست (نیازمند رله‌های حفاظت خطای زمین RCD).
- سیستم IT: نقطه خنثای منبع زمین نشده یا از طریق امپدانس بالا زمین می‌شود؛ مناسب صنایع حساسی مانند خطوط نفت، پتروشیمی و بیمارستان‌ها که قطع ناگهانی برق خطرساز است.
جمع‌بندی
رعایت استانداردهای برق صنعتی نه تنها یک تعهد ایمنی، بلکه تضمینی برای بازدهی اقتصادی و بقای سیستم‌های صنعتی است. آگاهی مهندسان و صنعتگران از کدهای به‌روز IEC و مراجع ملی، از حوادث جبران‌ناپذیر جانی جلوگیری کرده و هزینه‌های تعمیرات و توقف ناخواسته خطوط تولید را به حداقل می‌رساند.
