اجزای تشکیل دهنده تابلو برق صنعتی
آیا تا به حال فکر کردهاید که پشت عملکرد بینقص یک دستگاه صنعتی چه چیزی قرار دارد؟ چه عاملی برق مورد نیاز خط تولید کارخانه یا یک دستگاه خودکار را ایمن، کنترلشده و پیوسته تأمین میکند؟ پاسخ این سؤال فقط دو کلمه است: “تابلو برق صنعتی”. اما چیزی که تابلو برق را کاربردی میکند، اجزایی است که با هوشمندی در کنار هم قرار گرفتهاند. در این مقاله میخواهیم بهصورت کامل و دقیق به بررسی اجزای تشکیل دهنده تابلو برق صنعتی بپردازیم؛ تا با درک بهتر این اجزا، انتخاب، طراحی و نگهداری مطلوبتری را برای پروژه خود رقم بزنید.
✨ تابلو برق صنعتی چیست و چرا اهمیت دارد؟
تابلو برق صنعتی در اصل یک محفظه مخصوص برای نگهداری، ساماندهی و حفاظت از المانهای الکتریکی است که نقش حیاتی در تأمین، کنترل، توزیع و ایمنی جریان برق در صنایع مختلف دارد. این تابلوها کمک میکنند تا از اختلالات، نوسانات و خطرات برقی جلوگیری کرده و برق را با ایمنی بالا توزیع کنند.

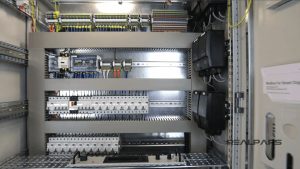

✅ اجزای اصلی تابلو برق صنعتی از نگاه مهندسی
در ادامه مهمترین و رایجترین بخشهای داخلی تابلو برق صنعتی را معرفی میکنیم:
1️⃣ بدنه تابلو برق؛ پایهایترین پوشش
بدنه تابلو به عنوان پوسته اصلی عمل میکند و وظیفهی محافظت فیزیکی از اجزای داخلی تابلو در برابر گردوغبار، رطوبت و ضربه را دارد. جنس بدنه معمولاً از فلز مقاوم (مثل فولاد با پوشش رنگ الکترواستاتیک) یا فایبرگلاس و پلیکربنات است که بسته به شرایط نصب انتخاب میشود.
2️⃣ کلیدهای قطع و وصل؛ ابزار کنترل دستی
این کلیدها برای قطع یا وصل کردن دستی جریان برق در مدارهای مختلف استفاده میشوند. از جمله کلیدهای پرکاربرد میتوان به موارد زیر اشاره کرد:
| نوع کلید | وظیفه |
|---|---|
| کلید مینیاتوری | حفاظت از مدار در برابر جریان اضافی |
| کلید اتوماتیک | قطع اتوماتیک جریان در مواقع اضطراری |
| کلید گردان | انتخاب و تغییر جهت جریان |
3️⃣ فیوز و محافظهای مدار؛ محافظ جان سیستم
فیوزها و محافظها از مدار در برابر اضافه بار یا اتصال کوتاه محافظت میکنند. عملکرد دقیق آنها باعث میشود تا از سوختن تجهیزات گرانقیمت جلوگیری شود.

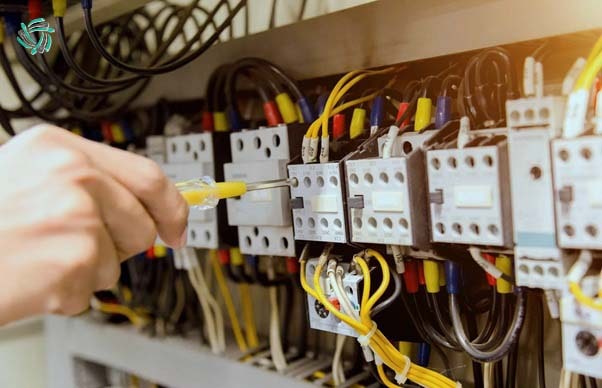

4️⃣ رلهها و کنتاکتورها؛ قلب کنترل جریان در مدار
رلهها و کنتاکتورها تجهیزاتی هستند که اجازه میدهند فرمانهای کنترلی با ولتاژ پایین، مدارهایی با ولتاژ بالا را کنترل کنند. رله معمولاً برای فرمانهای دقیقتر و کنتاکتور برای روشن و خاموش کردن بارهای بزرگتر استفاده میشود.

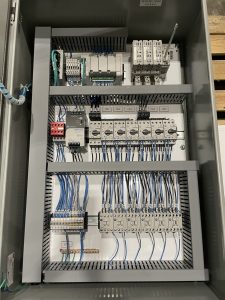

5️⃣ ترمینالها؛ اتصال هدایتشده و ایمن
ترمینالها نقاطی هستند که سیمها به کمک آنها به تابلو برق متصل میشوند. این بخش، نظم و انضباط در wiring تابلو را تضمین میکند و تعویض سیمها را آسانتر کرده و از تداخل و خطای اتصالی جلوگیری میکند.
6️⃣ سیمها و کابلها؛ مسیر جریان
اینها نقش مسیر جریانی را بر عهده دارند که انرژی الکتریکی را از منبع به مصرفکننده منتقل میکنند. استفاده از سیمهای با سطح مقطع مناسب، کیفیت عایق بالا و نصب منظم در تابلو از اصول اولیه طراحی حرفهای تابلو است.
7️⃣ پیالسی (PLC) و کنترلرهای منطقی
در تابلوهای پیشرفته صنعتی، از PLC جهت انجام پردازشهای منطقی و برنامهریزی شده استفاده میشود. این تجهیزات، مغز هوشمند سیستم تابلو برق هستند و امکان تنظیم خودکار عملکرد تجهیزات را فراهم میکنند.
8️⃣ منبع تغذیه؛ تأمین ولتاژ مورد نیاز تجهیزات کنترل
تابلوهای کنترل معمولاً دارای تجهیزات ولتاژ پایین هستند. منبع تغذیه این توان را از برق ورودی گرفته و آن را برای مصرفکنندههای داخل تابلو تبدیل میکند؛ مثلاً از ۲۲۰ ولت متناوب به ۲۴ ولت DC.
9️⃣ نشانگرهای LED و ابزارهای اندازهگیری
برای نمایش وضعیت سیستم، هشدارها و تحلیل عملکرد، از نشانگرهای LED و ابزارهایی مانند ولتمتر، آمپرمتر، و فانکشن متر استفاده میشود. بررسی وضعیت این تجهیزات برای تعمیر و نگهداری بهموقع سیستم الزامی است.
10️⃣ فن خنککننده و ترموستات
فنهای خنککننده و حسگرهای حرارتی یا ترموستاتها جهت کنترل دمای داخل تابلو، بهویژه در محیطهای صنعتی گرم، بسیار کاربردیاند. این تجهیزات از گرم شدن بیش از حد قطعات حساس جلوگیری میکنند.
کاربرد دقیق اجزا؛ چرا شناخت آنها ضروری است؟
شناخت دقیق اجزای تشکیل دهنده تابلو برق صنعتی، برای انتخاب مناسب تابلو و عیبیابی راحتتر حیاتی است. مهندسین برق با درک این اجزا، میتوانند کنترل بهتری روی فرآیند طراحی، نصب و نگهداری داشته باشند. همچنین، تغییر یا افزودن تجهیزات جانبی مثل وقفهگیر، سیستم هشدار یا مانیتورینگ انرژی، تنها در صورت شناخت این اجزا امکانپذیر است.
