راهنمای جامع حفاظت در برابر اضافه بار: مفاهیم، اهمیت و روش‌ها

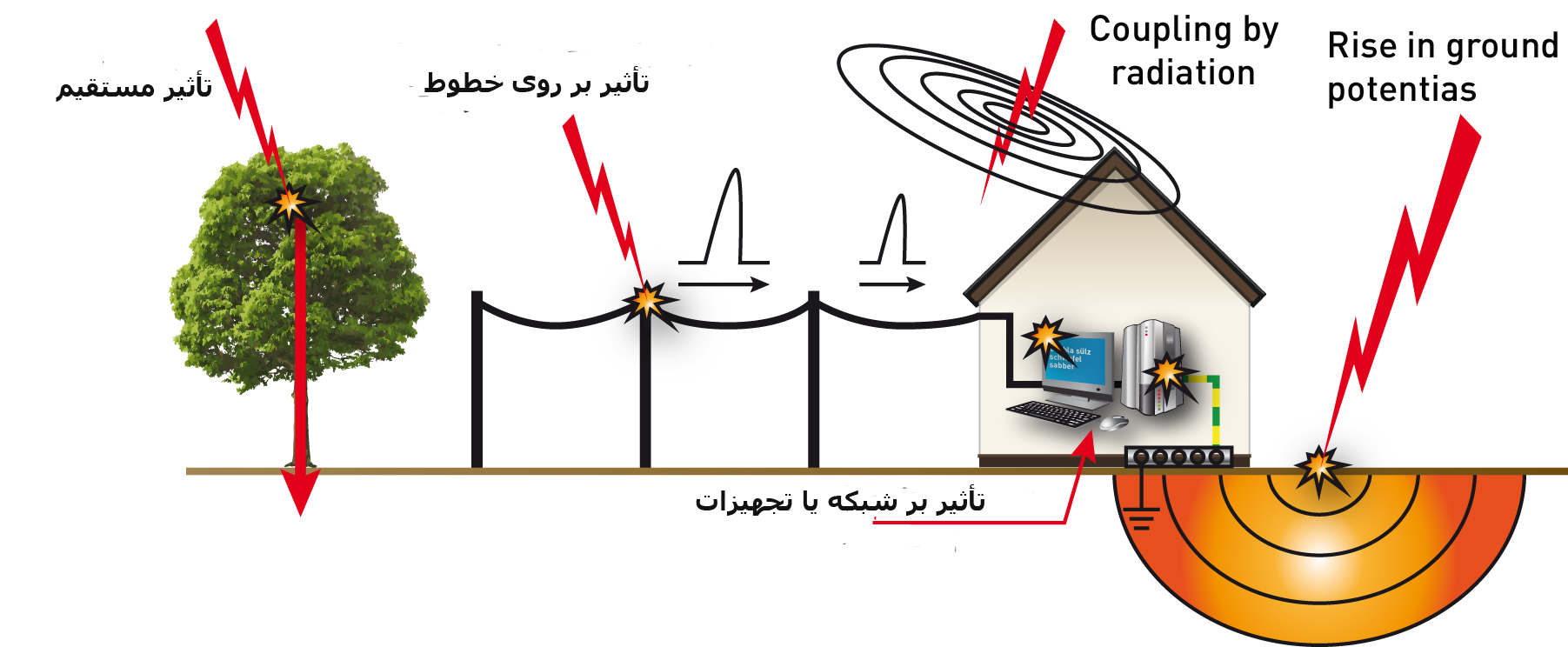

در دنیای مهندسی برق و سیستم‌های الکترومکانیکی، یکی از بزرگ‌ترین دشمنان تجهیزات، «اضافه بار» است. بدون سیستم‌های حفاظتی مناسب، یک خطای کوچک در بار الکتریکی می‌تواند منجر به خسارات مالی سنگین، آسیب به زیرساخت‌ها و حتی آتش‌سوزی‌های ویرانگر شود. در این مقاله، به بررسی دقیق مفهوم اضافه بار و روش‌های مقابله با آن می‌پردازیم.

 تعریف اضافه بار (Overload) چیست؟

اضافه بار وضعیتی است که در آن یک دستگاه الکتریکی (مانند موتور، ترانسفورماتور یا کابل) مجبور می‌شود جریانی بیش از مقدار اسمی (Rated Current) که برای آن طراحی شده است، از خود عبور دهد.

باید توجه داشت که اضافه بار با «اتصال کوتاه» (Short Circuit) متفاوت است:
– اتصال کوتاه: یک خطای بسیار شدید و لحظه‌ای است که جریان را به شدت (برابر با چندین برابر جریان نامی) بالا می‌برد و نیاز به قطع بسیار سریع دارد.
– اضافه بار: یک وضعیت تدریجی یا مداوم است. جریان ممکن است فقط ۱۰ تا ۵۰ درصد بیشتر از حد مجاز باشد، اما این جریانِ اضافی باعث تولید گرمای مداوم می‌شود.

 چرا اضافه بار خطرناک است؟ (اثر گرمایی)

اصل فیزیکی حاکم بر خطر اضافه بار، قانون ژول است:
$$P = I^2 \times R$$
در این فرمول، توان گرمایی ($P$) با مجذور جریان ($I$) رابطه مستقیم دارد. یعنی اگر جریان را ۲ برابر کنید، گرمای تولید شده در سیم‌پیچ‌ها ۴ برابر می‌شود.

پیامدهای گرمای اضافی

1. آسیب به عایق‌ها: بیشترین آسیب به لایه عایق سیم‌پیچ‌ها وارد می‌شود. با گذشت زمان، گرما باعث خشک شدن و ترک خوردن عایق‌ها می‌شود.
2. اتصال کوتاه ثانویه: وقتی عایق‌ها از بین بروند، سیم‌پیچ‌ها به هم برخورد کرده و یک اتصال کوتاه واقعی رخ می‌دهد.
3. سوختن موتور: در نهایت، تغییر مقاومت و آسیب عایق باعث سوختن کامل موتور می‌شود.

دلایل اصلی بروز اضافه بار

چرا یک سیستم از حالت عادی خارج شده و جریان بیشتری می‌کشد؟

– افزایش بار مکانیکی:* مثلاً در یک پمپ، اگر لوله‌ها مسدود شوند یا در یک کانوایر، وزن بار بیش از حد باشد، موتور برای چرخیدن تلاش بیشتری کرده و جریان بیشتری می‌کشد.
– *افت ولتاژ: وقتی ولتاژ منبع کاهش می‌یابد، موتور برای حفظ توان خود، جریان بیشتری از شبکه می‌کشد.
– بی‌تعادلی فازها (در سیستم‌های سه فاز): اگر ولتاژ بین فازها برابر نباشد، جریان در یکی از فازها به شدت بالا می‌رود.
– مشکلات مکانیکی: اصطکاک زیاد در یاتاقان‌ها یا گیر کردن اجزای متحرک.

انواع روش‌های حفاظت در برابر اضافه بار

مهندسان برای مقابله با این مشکل، از لایه‌های مختلف حفاظتی استفاده می‌کنند:

الف) حفاظت ترمال (حرارتی) – Thermal Protection

این رایج‌ترین روش برای موتورهاست. مانند بحث قبلی، از قطعاتی مثل رله‌های حرارتی (بیمتال) استفاده می‌شود که با گرم شدنِ ناشی از جریان اضافی، مدار را قطع می‌کنند. این روش بسیار عالی است زیرا بر اساس «حرارت واقعی» تصمیم می‌گیرد.

ب) حفاظت مغناطیسی – Magnetic Protection

این روش بیشتر برای مقابله با اتصال کوتاه است. از طریق یک سیم‌پیچ مغناطیسی عمل می‌کند که در صورت رسیدن جریان به یک حد بسیار بالا، به صورت لحظه‌ای و مکانیکی مدار را قطع می‌کند.

 ج) حفاظت الکترونیکی (Digital/Electronic)

در سیستم‌های مدرن و هوشمند، از سنسورهای جریان (Current Transformers) و میکروکنترلرها استفاده می‌شود.
– مزیت: این سیستم‌ها می‌توانستند زمان دقیق (Time Delay) را تنظیم کنند. مثلاً اجازه می‌دهند موتور در هنگام استارت (که جریان بالا طبیعی است) چند ثانیه جریان زیاد را تحمل کند، اما اگر این وضعیت طولانی شد، قطع کنند.

د) استفاده از فیوزها (Fuses)

فیوز‌ها قطعاتی مصرفی هستند که در اثر گرمای بیش از حد ذوب شده و مدار را قطع می‌کنند. فیوزها معمولاً برای حفاظت سریع‌تر و در برابر جریان‌های بسیار بالا استفاده می‌شوند.

کلید مینیاتوری 20 آمپر سه پل/سه فاز هیوندای

مقایسه حفاظت اضافه بار و اتصال کوتاه

| ویژگی | اضافه بار (Overload) | اتصال کوتاه (Short Circuit) |
| مقدار جریان | کمی بیشتر از حد مجاز | بسیار بسیار بالاتر از حد مجاز |
| زمان وقوع | تدریجی یا مداوم | آنی و لحظه‌ای |
| عامل اصلی | گرمای ناشی از کار زیاد | برخورد مستقیم فازها |
| دستگاه حفاظتی | رله حرارتی، فیوز مناسب | فیوز سریع، کلید مینیاتوری (MCB) |

نتیجه‌گیری و توصیه‌های مهندسی

حفاظت در برابر اضافه بار، صرفاً یک گزینه نیست، بلکه یک الزام ایمنی است. برای داشتن یک سیستم پایدار:
1. محاسبات دقیق: همیشه جریان نامی موتور را با دقت محاسبه و طبق دیتاشیت تنظیم کنید.
2. انتخاب صحیح تجهیز: از رله‌هایی استفاده کنید که قابلیت تنظیم (Adjustable) داشته باشند.
3. نگهداری پیشگیرانه:* اصطکاک و گرمای مکانیکی را در دستگاه‌ها بررسی کنید تا از بروز اضافه بار جلوگیری شود.
