راهنمای جامع عیبیابی تابلو برق صنعتی: از تشخیص تا رفع مشکل
در دنیای صنعت، تابلو برق صنعتی به عنوان قلب تپنده خطوط تولید و سیستمهای تاسیساتی شناخته میشود. هرگونه اختلال در عملکرد این بخش میتواند منجر به توقف کامل تولید، خسارات مالی سنگین و حتی خطرات جانی شود. بنابراین، تسلط بر مهارت عیبیابی تابلو برق صنعتی برای تکنسینها و مهندسان برق نه تنها یک مزیت، بلکه یک ضرورت است. در این مقاله، به بررسی رایجترین مشکلات، ابزارهای لازم و مراحل گامبهگام تشخیص خطا در تابلوهای برق میپردازیم.
اهمیت نگهداری و عیبیابی بهموقع

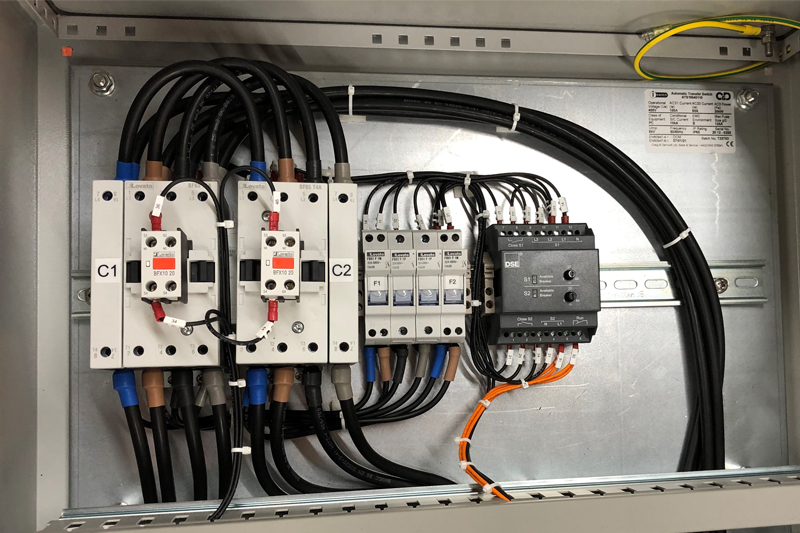

تابلوهای برق مجموعهای پیچیده از کلیدها، کنتاکتورها، رلهها، PLCها و تجهیزات حفاظتی هستند. خرابی در هر یک از این قطعات میتواند زنجیرهای از مشکلات را ایجاد کند. عیبیابی اصولی به شما کمک میکند تا به جای تعویض قطعات گرانقیمت، منشأ اصلی مشکل را یافته و با کمترین هزینه، سیستم را دوباره راهاندازی کنید.
ایمنی؛ اولویت اول در مواجهه با تابلو برق
پیش از هرگونه اقدام برای باز کردن درب تابلو، رعایت نکات ایمنی الزامی است:
- استفاده از PPE: پوشیدن دستکش عایق، کفش ایمنی و عینک محافظ.
- قفل و نشانهگذاری (LOTO): اطمینان از قطع جریان برق در صورت نیاز به کار فیزیکی.
- تست عدم وجود ولتاژ: همیشه با استفاده از فازمتر القایی یا مولتیمتر، از قطع بودن برق اطمینان حاصل کنید.
رایجترین مشکلات در تابلوهای برق صنعتی
۱. گرمای بیش از حد (Overheating)
یکی از شایعترین دلایل خرابی، حرارت بالا است. گرما معمولاً ناشی از شل بودن اتصالات (Loose Connections) یا جریان کشی بیش از حد است. شل بودن یک پیچ در ترمینال باعث ایجاد مقاومت شده و در نهایت منجر به ذوب شدن عایق سیمها و آتشسوزی میشود.
۲. پریدن مکرر کلیدهای حفاظتی (Circuit Breaker Tripping)
اگر کلید مینیاتوری یا کلید اتوماتیک (MCCB) مرتباً قطع میشود، این نشاندهنده یک خطا در سیستم است. این خطا میتواند ناشی از اتصال کوتاه، اضافه بار (Overload) یا نشتی جریان به زمین باشد.
۳. صدای غیرعادی (سر و صدای کنتاکتورها)
صدای وزوز یا لرزش در تابلو برق معمولاً به دلیل کثیف شدن هسته مغناطیسی کنتاکتورها یا نوسانات ولتاژ بوبین است. این موضوع در درازمدت باعث سوختن بوبین کنتاکتور میشود.
۴. بوی سوختگی
استشمام بوی اوزون یا پلاستیک سوخته یک زنگ خطر جدی است. این مسئله نشاندهنده قوس الکتریکی (Arc) یا داغ شدن شدید قطعات است که باید بلافاصله بررسی شود.
مراحل گامبهگام عیبیابی حرفهای
گام اول: بازرسی چشمی (Visual Inspection)
بسیاری از عیوب با چشم غیرمسلح قابل تشخیص هستند. به دنبال آثار دوده، تغییر رنگ سیمها، تورم خازنها و یا تجمع گرد و غبار باشید. گرد و غبار میتواند باعث ایجاد پلهای رسانا و اتصال کوتاه شود.
گام دوم: بررسی ولتاژ ورودی و خروجی
با استفاده از یک مولتیمتر دیجیتال، ولتاژ فازها را اندازهگیری کنید. عدم تقارن ولتاژ (Voltage Unbalance) در سیستمهای سهفاز میتواند به موتورها آسیب جدی وارد کند. اختلاف ولتاژ بیش از ۵ درصد بین فازها غیرعادی است.
گام سوم: چک کردن مدارهای فرمان
اگر مدار قدرت سالم است اما دستگاه روشن نمیشود، مشکل در مدار فرمان است. شستیهای استپ/استارت، رلههای شیشهای و تایمرها را بررسی کنید. اطمینان حاصل کنید که برق به بوبین کنتاکتورها میرسد.
گام چهارم: استفاده از دوربین ترموگرافی (تصویربرداری حرارتی)
در عیبیابی مدرن، دوربینهای حرارتی بهترین ابزار هستند. این دوربینها نقاط داغ را که با چشم دیده نمیشوند (مانند اتصالات ضعیف داخل کلیدها) شناسایی میکنند، بدون اینکه نیاز به قطع برق باشد.
بررسی قطعات کلیدی در هنگام بروز خطا
- بیمتال و رلههای حرارتی: اگر موتور قطع میکند، تنظیمات جریان بیمتال را چک کنید. ممکن است جریان نامی موتور با تنظیمات رله همخوانی نداشته باشد.
- فیوزها: همیشه فیوزها را خارج از مدار تست کنید. گاهی فیوز از نظر ظاهری سالم است اما پیوستگی (Continuity) ندارد.
- PLC و کارتهای ورودی/خروجی: در سیستمهای اتوماسیون، به چراغهای وضعیت (Status LEDs) روی PLC توجه کنید. چراغ SF یا Error نشاندهنده خطای سختافزاری یا برنامهنویسی است.
ابزارهای ضروری برای تکنسین برق صنعتی
برای یک عیبیابی سریع و دقیق، داشتن ابزارهای زیر الزامی است:
- مولتیمتر کلمپی (Clamp Meter): برای اندازهگیری جریان بدون نیاز به قطع سیم.
- میگر (Megger): جهت تست مقاومت عایقی کابلها و الکتروموتورها.
- نقشه تابلو برق: بدون نقشه، عیبیابی در تابلوهای پیچیده مانند یافتن سوزن در انبار کاه است.
پیشگیری؛ بهترین راه عیبیابی
نگهداری پیشگیرانه (PM) میتواند تا ۸۰ درصد از خرابیهای ناگهانی جلوگیری کند. برنامه PM باید شامل موارد زیر باشد:
آچارکشی دورهای: سفت کردن تمامی پیچهای ترمینالها و شمشها.
نظافت با دمنده: حذف گرد و غبار و چربی از روی قطعات.
چک کردن سیستم تهویه: اطمینان از عملکرد صحیح فنها و فیلترهای تابلو.
تست عملکرد رلههای حفاظتی: اطمینان از اینکه در صورت بروز خطا، تجهیزات واقعاً عمل میکنند.
نتیجهگیری
عیبیابی تابلو برق صنعتی ترکیبی از دانش فنی، تجربه و صبر است. با درک صحیح از نحوه کارکرد هر قطعه و دنبال کردن یک متدولوژی منظم (از ساده به پیچیده)، میتوانید سختترین مشکلات برقی را حل کنید. فراموش نکنید که مستندسازی عیوب یافت شده، بهترین منبع برای مراجعات بعدی و آموزش تیم نگهداری خواهد بود.
