نقش شینه (باس‌بار) در تابلو برق: مزایای استفاده از مس نسبت به کابل

در دنیای مدرن مهندسی برق، کارایی، ایمنی و بهینه‌سازی فضا حرف اول را می‌زنند. یکی از اجزای حیاتی در طراحی و ساخت تابلوهای برق، سیستم توزیع جریان است. سال‌هاست که بحث میان استفاده از کابل‌های سنتی و شینه (باس‌بار – Busbar) به نفع شینه‌ها تغییر کرده است. در این مقاله جامع، به بررسی دقیق نقش شینه در تابلو برق و مزایای فنی و اقتصادی استفاده از شمش‌های مسی نسبت به کابل‌کشی‌های حجیم می‌پردازیم.

شینه (باس‌بار) چیست؟

شینه یا باس‌بار (Busbar) یک رسانای فلزی (معمولاً از جنس مس یا آلومینیوم) به شکل شمش، لوله یا نوار است که وظیفه جمع‌آوری و توزیع انرژی الکتریکی را در تابلوهای برق، پست‌های فشار قوی و مراکز داده بر عهده دارد. شینه‌ها به جای کابل‌های متعدد، به عنوان یک ستون فقرات مرکزی عمل می‌کنند که برق را از منبع اصلی دریافت کرده و به کلیدهای مینیاتوری، فیوزها و سایر تجهیزات توزیع می‌کنند.

چرا مس بهترین انتخاب برای شینه است؟

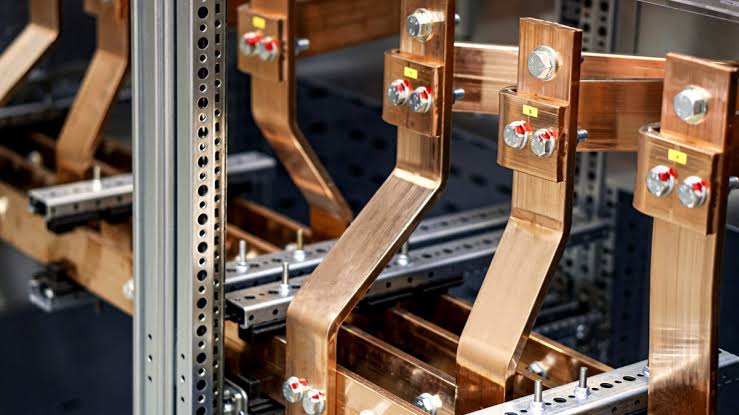

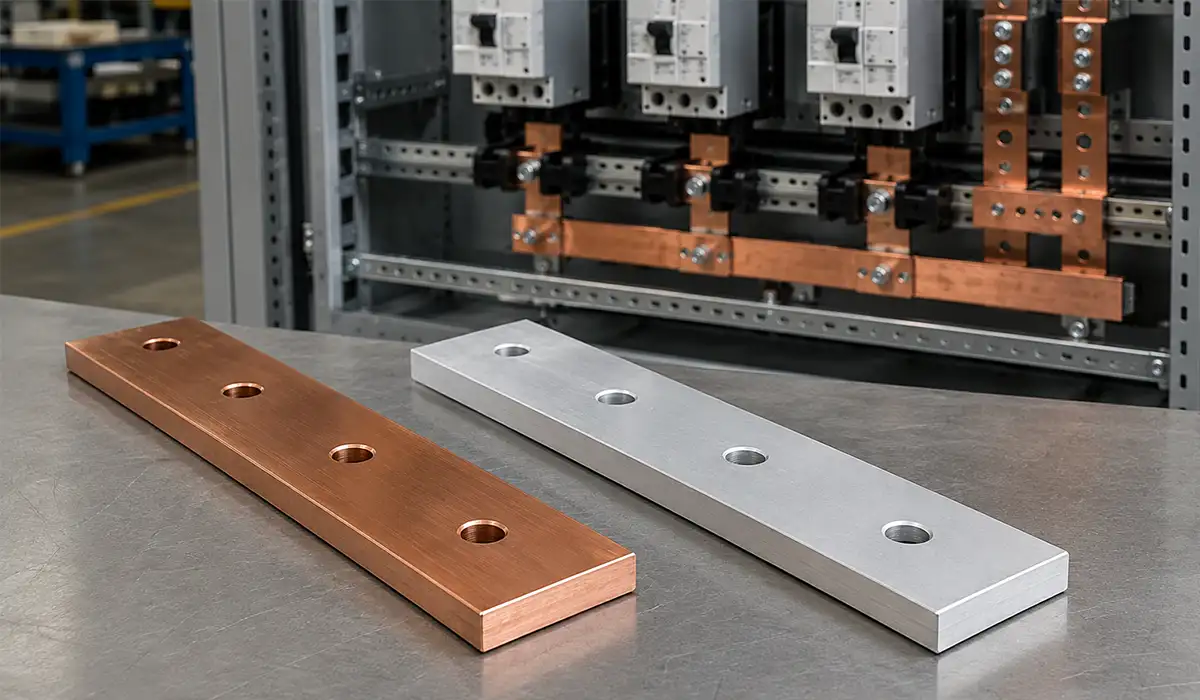

اگرچه آلومینیوم به دلیل قیمت پایین‌تر گاهی استفاده می‌شود، اما مس همچنان پادشاه بلامنازع در صنعت تابلو برق است. دلایل اصلی این انتخاب عبارتند از:

1. رسانایی الکتریکی بسیار بالا: مس پس از نقره، بالاترین ضریب هدایت الکتریکی را دارد.
2. مقاومت مکانیکی: مس در برابر تنش‌های فیزیکی و لرزش‌ها بسیار مقاوم است.
3. مقاومت در برابر خوردگی: مس اکسیداسیون کمتری نسبت به سایر فلزات دارد که باعث پایداری اتصالات در طولانی‌مدت می‌شود.
4. شکل‌پذیری: به راحتی می‌توان آن را خم کرد و به فرم‌های مورد نیاز در تابلو برق درآورد.

مزایای کلیدی استفاده از شینه مسی نسبت به کابل

1. بهینه‌سازی فضا و طراحی فشرده (Compact Design)

یکی از بزرگترین چالش‌ها در تابلوهای برق صنعتی، محدودیت فضا است. کابل‌ها به دلیل داشتن لایه‌های عایق ضخیم و نیاز به “شعاع خم” (Bending Radius) زیاد، فضای بسیار زیادی را اشغال می‌کنند. در مقابل، شینه‌های مسی تخت هستند و می‌توان آن‌ها را با فاصله بسیار کمی از هم قرار داد. این ویژگی اجازه می‌دهد که تابلوهای برق کوچک‌تر و بهینه‌تر طراحی شوند.

2. مدیریت حرارت و دفع گرمای بهتر

کابل‌ها دارای عایق‌های پلاستیکی (PVC یا XLPE) هستند که مانند یک عایق حرارتی عمل کرده و مانع از خروج گرمای تولید شده توسط جریان برق می‌شوند. اما شینه‌ها سطح مقطع وسیع‌تری دارند و به دلیل تماس مستقیم با هوا (یا استفاده از روکش‌های حرارتی نازک)، گرما را بسیار سریع‌تر دفع می‌کنند. این موضوع باعث می‌شود شینه در جریان‌های بالا، خنک‌تر از کابل مشابه بماند و طول عمر تجهیزات افزایش یابد.

شینه مسی نول 12 پیچ

3. سهولت در نصب و کاهش خطای انسانی

کابل‌کشی در جریان‌های بالا نیازمند کابل‌شو زدن، پرس کردن و آرایش پیچیده سیم‌هاست که بسیار زمان‌بر است. شینه‌ها از پیش طراحی و خم‌کاری می‌شوند و نصب آن‌ها تنها با بستن چند پیچ و مهره انجام می‌پذیرد. این سیستم نه تنها سرعت مونتاژ تابلو برق را افزایش می‌دهد، بلکه احتمال خطاهای انسانی در سربندی کابل‌ها را به حداقل می‌رساند.

4. مقاومت بالاتر در برابر اتصال کوتاه

در هنگام وقوع اتصال کوتاه، نیروهای الکترومغناطیسی عظیمی بین رساناها ایجاد می‌شود. کابل‌ها به دلیل انعطاف‌پذیری، ممکن است از جای خود کنده شده یا به بدنه تابلو برخورد کنند که فاجعه‌بار است. شینه‌های مسی به دلیل ساختار صلب و استفاده از مقره‌های نگهدارنده (Insulators)، استقامت مکانیکی بسیار بالایی در برابر این نیروها دارند و امنیت سیستم را تضمین می‌کنند.

5. قابلیت انشعاب‌گیری آسان و ماژولار بودن

در سیستم‌های کابل‌کشی، افزودن یک خروجی جدید به معنای قطع کابل، استفاده از ترمینال‌های بزرگ یا تعویض کل کابل است. در سیستم باس‌بار، شما می‌توانید در هر نقطه از طول شینه، با سوراخ‌کاری ساده یا استفاده از کلمپ‌های مخصوص، یک انشعاب جدید بگیرید. این ویژگی، توسعه‌های آتی در پروژه‌های صنعتی را بسیار ارزان و سریع می‌کند.

6. طول عمر و دوام بیشتر

عایق کابل‌ها به مرور زمان بر اثر حرارت، رطوبت و فرسودگی خاصیت خود را از دست داده و دچار ترک‌خوردگی می‌شوند. شینه مسی عملاً فرسودگی ناچیزی دارد. اگر به درستی سایزینگ شود و اتصالات آن محکم باشد، می‌تواند دهه‌ها بدون نیاز به تعویض کار کند.

مقایسه فنی: شینه در مقابل کابل در یک نگاه

نکات مهم در انتخاب و محاسبات شینه مسی

برای بهره‌مندی از مزایای شینه نسبت به کابل، رعایت نکات فنی زیر الزامی است:

1. ظرفیت جریان‌دهی (Ampacity): جداول استاندارد مشخص می‌کنند که هر سایز شمش مسی (مثلاً ۳۰ در ۳ یا ۵۰ در ۱۰ میلی‌متر) چه جریانی را می‌تواند تحمل کند. عواملی مثل دمای محیط و نوع چیدمان شینه‌ها (عمودی یا افقی) در این ظرفیت موثرند.
2. رنگ‌آمیزی یا استفاده از شیرینگ: برای ایمنی و شناسایی فازها (L1, L2, L3)، شینه‌ها باید با رنگ‌های استاندارد (قرمز، زرد، آبی) یا روکش‌های حرارتی (شیرینگ) پوشانده شوند.
3. فواصل ایمنی (Clearance): رعایت فاصله هوایی مناسب بین شینه‌های غیرهم‌فاز و بدنه تابلو برای جلوگیری از آرک زدن (تخلیه الکتریکی) حیاتی است.
4. آبکاری قلع (Tin Plating): برای جلوگیری از اکسید شدن محل اتصالات و کاهش مقاومت تماسی، بهتر است محل‌های اتصال شینه مسی با قلع یا نقره پوشش داده شود.

شمش مسی 16 پیچ نول

کاربردهای اصلی سیستم باس‌بار

• تابلوهای اصلی توزیع (MDP): جایی که جریان‌های بالای ۸۰۰ آمپر وجود دارد.
• مراکز داده (Data Centers): برای توزیع برق پایدار و فشرده.
• ساختمان‌های بلندمرتبه: استفاده از “باس‌داکت” به جای کابل‌های قطور صعودی.
• ایستگاه‌های شارژ خودروهای برقی: نیاز به انتقال جریان بالا در فضای کم.
• صنایع سنگین و فولاد: مقاومت در برابر لرزش و حرارت بالا.

نتیجه‌گیری

اگرچه در جریان‌های بسیار پایین و مصارف خانگی، کابل‌کشی همچنان گزینه اول است، اما در پروژه‌های صنعتی و تابلوهای توزیع قدرت، استفاده از شینه مسی یک ضرورت مهندسی محسوب می‌شود. شینه‌ها با ارائه امنیت بالاتر در برابر اتصال کوتاه، دفع حرارت بهتر، اشغال فضای کمتر و قابلیت توسعه آسان، هزینه‌های نهایی پروژه را در طول عمر سیستم به شدت کاهش می‌دهند.

جایگزینی کابل با شینه مسی، نه تنها تابلو برق شما را زیباتر و حرفه‌ای‌تر می‌کند، بلکه گامی بزرگ در جهت افزایش پایداری شبکه برق و کاهش تلفات انرژی است. اگر به دنبال طراحی یک سیستم توزیع برق مدرن هستید، شمش‌های مسی انتخاب هوشمندانه‌ای هستند که کیفیت را فدای هزینه نمی‌کنند.
