هر آنچه که باید از برق فشار قوی بدانید؟!

در دنیای مدرن امروز، الکتریسیته رگ حیاتی جوامع بشری است. از روشن کردن یک لامپ کوچک در خانه تا راه‌اندازی ماشین‌آلات عظیم صنعتی، همه به توان الکتریکی وابسته‌اند. اما آیا تا به حال فکر کرده‌اید که این حجم عظیم انرژی چگونه از نیروگاه‌های دوردست به شهرها می‌رسد؟ پاسخ در مفهوم “برق فشار قوی” (High Voltage) نهفته است.

در این مقاله جامع، قصد داریم به بررسی دقیق و تخصصی برق فشار قوی، مزایا، تجهیزات، خطرات و استانداردهای آن بپردازیم. اگر به دنبال درک عمیق از زیرساخت‌های انرژی هستید، این مطلب برای شماست.

برق فشار قوی چیست؟ (تعریف دقیق)

به زبان ساده، برق فشار قوی به ولتاژهایی اطلاق می‌شود که بسیار بالاتر از ولتاژ استاندارد مورد استفاده در منازل (۲۲۰ ولت) هستند. طبق استانداردهای بین‌المللی (مانند IEC)، معمولاً ولتاژهای بالای ۱۰۰۰ ولت (۱ کیلوولت) در جریان متناوب (AC) و بالای ۱۵۰۰ ولت در جریان مستقیم (DC) را فشار قوی می‌نامند.

البته در صنعت برق، دسته‌بندی دقیق‌تری وجود دارد:

• ولتاژ متوسط (MV): بین ۱ تا ۳۳ کیلوولت (معمولاً در شبکه‌های توزیع شهری).
• ولتاژ بالا (HV): بین ۳۳ تا ۲۳۰ کیلوولت (برای انتقال انرژی بین شهرها).
• ولتاژ فوق توزیع و بسیار بالا (EHV): بالای ۲۳۰ کیلوولت تا ۸۰۰ کیلوولت.
• ولتاژ فوق‌العاده بالا (UHV): بالای ۸۰۰ کیلوولت.

چرا از برق فشار قوی استفاده می‌کنیم؟

شاید بپرسید چرا باید ولتاژ را تا این حد بالا برد که خطرناک باشد؟ پاسخ در فیزیک الکتریسیته و کاهش تلفات انرژی است.

طبق قانون توان ($P=V\times I$), برای انتقال مقدار مشخصی از توان (P)، اگر ولتاژ (V) را افزایش دهیم، جریان (I) کاهش می‌یابد. از طرفی تلفات گرمایی در سیم‌ها با مجذور جریان (Ploss=R×I2P_{loss} = R \times I^2Ploss​=R×I2) رابطه مستقیم دارد. بنابراین:

• کاهش تلفات: با افزایش ولتاژ، جریان کم شده و تلفات انرژی به شدت کاهش می‌یابد.
• صرفه‌جویی در هزینه: با کاهش جریان، می‌توان از سیم‌هایی با قطر کمتر (مس یا آلومینیوم کمتر) استفاده کرد که هزینه احداث خطوط را پایین می‌آورد.
• انتقال در مسافت طولانی: تنها راه منطقی برای انتقال برق از سدها یا نیروگاه‌های هسته‌ای به شهرهایی که صدها کیلومتر دورتر هستند، استفاده از سطوح ولتاژ بسیار بالاست.

اجزای اصلی سیستم‌های فشار قوی

یک شبکه برق فشار قوی از قطعات و تجهیزات پیچیده‌ای تشکیل شده است که هر کدام وظیفه‌ای حیاتی دارند:

۱. ترانسفورماتورهای قدرت (Power Transformers)

این دستگاه‌ها قلب تپنده پست‌های برق هستند. وظیفه آن‌ها افزایش ولتاژ در مبدأ (نیروگاه) برای انتقال و کاهش آن در مقصد (نزدیک شهرها) برای توزیع است.

۲. خطوط انتقال (Transmission Lines)

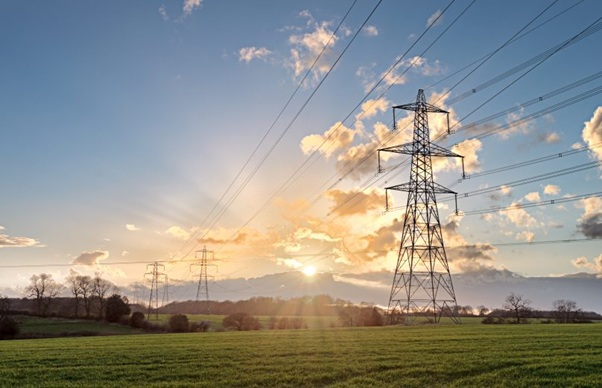

دکل‌های عظیم فلزی که در جاده‌ها و بیابان‌ها می‌بینید، حامل سیم‌های فاقد عایق (لخت) هستند. به دلیل ولتاژ بالا، هوا به عنوان عایق عمل می‌کند، به همین دلیل سیم‌ها در ارتفاع بالایی نصب می‌شوند.

۳. پست‌های برق (Substations)

مراکزی هستند که در نقاط مختلف شبکه قرار دارند و وظیفه سوئیچینگ، کنترل و تغییر سطح ولتاژ را بر عهده دارند.

۴. کلیدهای قدرت یا دژنکتور (Circuit Breakers)

این کلیدها باید بتوانند جریان‌های بسیار عظیم را در صورت بروز خطا (اتصال کوتاه) قطع کنند. به دلیل وجود آرک (جرقه) شدید در ولتاژ بالا، این کلیدها از مکانیزم‌های خاصی مانند گاز SF6، خلاء یا روغن برای خاموش کردن جرقه استفاده می‌کنند.

۵. مقره‌ها (Insulators)

قطعاتی از جنس چینی، شیشه یا پلیمر هستند که سیم‌های برقدار را از دکل‌های فلزی جدا نگه می‌دارند و مانع از اتصال کوتاه می‌شوند.

پدیده‌های خاص در برق فشار قوی

کار با ولتاژهای بالا با پدیده‌های فیزیکی عجیبی همراه است که در برق ساختمان دیده نمی‌شود:

اثر کرونا (Corona Effect)

در ولتاژهای بسیار بالا، میدان الکتریکی اطراف سیم به قدری قوی می‌شود که هوای اطراف یونیزه شده و شروع به تخلیه الکتریکی جزئی می‌کند. این پدیده باعث ایجاد صدای وزوز (هیس) و نوری بنفش‌رنگ در شب‌های مرطوب می‌شود. کرونا باعث تلفات انرژی و ایجاد نویز رادیویی می‌گردد.

قوس الکتریکی (Arc Flash)

در فشار قوی، برق می‌تواند از میان هوا عبور کرده و به بدن انسان یا تجهیزات نزدیک جهش کند. این یعنی برای دچار برق‌گرفتگی شدن، حتماً نیازی به لمس سیم نیست؛ نزدیک شدن بیش از حد هم مرگبار است.

ایمنی در برق فشار قوی: قوانینی که با خون نوشته شده‌اند!

ایمنی در این حوزه شوخی‌بردار نیست. رعایت استانداردهای زیر برای هر تکنسین یا مهندسی الزامی است:

حریم برق فشار قوی: هر خط انتقال بسته به سطح ولتاژ، یک حریم مجاز دارد. ساخت‌وساز یا نزدیک شدن به سیم‌ها در این حریم ممنوع است.
تجهیزات حفاظت فردی (PPE): استفاده از دستکش‌های عایق کلاس بالا، کفش‌های مخصوص، کلاه‌های ایمنی و لباس‌های ضد آرک (Arc Flash Suit).
سیستم ارتینگ (Grounding): تمام تجهیزات فلزی در پست‌های برق باید به سیستم زمین متصل باشند تا ولتاژهای القایی تخلیه شوند.
چوب استیک (Hot Stick): ابزارهای عایق بلندی که برای کار روی تجهیزات برقدار از راه دور استفاده می‌شوند.

تفاوت جریان متناوب (AC) و مستقیم (DC) در فشار قوی

در حالی که اکثر شبکه‌های جهان از HVAC (جریان متناوب فشار قوی) استفاده می‌کنند، تکنولوژی HVDC (جریان مستقیم فشار قوی) در حال گسترش است.

مزیت HVDC: تلفات کمتر در مسافت‌های بسیار طولانی (بالای ۸۰۰ کیلومتر) و امکان اتصال دو شبکه برق غیرهم‌زمان به یکدیگر.
عیب HVDC: هزینه بسیار بالای تجهیزات مبدل (کانورتر) در ابتدا و انتهای خط.

نگهداری و عیب‌یابی شبکه‌های فشار قوی

برای جلوگیری از خاموشی‌های گسترده (Blackouts)، پایش مداوم شبکه ضروری است:

• ترموگرافی (دوربین حرارتی): شناسایی نقاط داغ در اتصالات که نشان‌دهنده شل بودن یا خرابی تجهیزات است.
• تست روغن ترانسفورماتور: بررسی خواص شیمیایی روغن برای پیش‌بینی خطرات داخلی ترانس.
• پایش تخلیه جزئی (Partial Discharge): برای شناسایی ضعف در عایق‌ها قبل از شکست کامل.

آینده برق فشار قوی و شبکه‌های هوشمند

با ظهور انرژی‌های تجدیدپذیر مانند نیروگاه‌های بادی و خورشیدی که اغلب در نقاط دورافتاده هستند، نیاز به خطوط فشار قوی با راندمان بالاتر بیش از پیش احساس می‌شود. “ابرشبکه‌ها” (Super Grids) که قاره‌ها را به هم متصل می‌کنند، بر پایه تکنولوژی‌های نوین فشار قوی در حال شکل‌گیری هستند.

نتیجه‌گیری

برق فشار قوی ستون فقرات تمدن مدرن است. بدون توانایی انتقال انرژی در ولتاژهای بالا، زندگی شهری به شکلی که امروز می‌شناسیم غیرممکن بود. شناخت تجهیزات، درک پدیده‌هایی مثل کرونا و رعایت سفت‌و‌سخت اصول ایمنی، از مهم‌ترین مباحث در این دانش فنی هستند.

اگر شما یک دانشجوی مهندسی برق، تکنسین شبکه یا صرفاً یک فرد علاقه‌مند هستید، درک مفاهیم فشار قوی به شما کمک می‌کند تا با احترام و آگاهی بیشتری به این نیروی عظیم و در عین حال خطرناک نگاه کنید.
