چرا باید به سمت هوشمند سازی تابلو های برق برویم؟
در عصر حاضر که با شتاب به سوی صنعت ۴.۰ و مدیریت هوشمند انرژی حرکت میکنیم، هوشمند سازی تابلو های برق به یکی از ضرورتهای اساسی در صنایع، ساختمانهای تجاری و حتی مجتمعهای مسکونی تبدیل شده است. تابلوهای برق سنتی، علیرغم کارایی، محدودیتهای زیادی در زمینه پایش لحظهای، عیبیابی پیشگیرانه و مدیریت مصرف انرژی دارند.
در این مقاله جامع، به بررسی ابعاد مختلف هوشمند سازی تابلوهای برق، تجهیزات مورد نیاز، مزایا و نقش آن در بهینهسازی سیستمهای الکتریکی خواهیم پرداخت.
تابلو برق هوشمند چیست؟
تابلو برق هوشمند (Smart Electrical Panel) در واقع ارتقای تابلوهای برق معمولی با استفاده از تجهیزات الکترونیکی، حسگرها، سختافزارهای ارتباطی و نرمافزارهای مدیریتی است. این سیستمها نه تنها وظیفه توزیع برق و حفاظت از مدارها را بر عهده دارند، بلکه دادههای حیاتی شبکه را جمعآوری، تحلیل و ارسال میکنند.
تفاوت اصلی تابلو برق هوشمند با مدلهای سنتی در “قابلیت برقراری ارتباط” (Connectivity) و “تصمیمگیری بر اساس داده” است. یک تابلو برق هوشمند میتواند به اینترنت اشیا (IoT) متصل شده و وضعیت خود را به یک اپلیکیشن موبایل یا سیستم مانیتورینگ مرکزی (SCADA/BMS) گزارش دهد.
چرا باید به سمت هوشمند سازی تابلو های برق برویم؟ (مزایا)
۱. مدیریت و کاهش مصرف انرژی
یکی از بزرگترین هزینهها در هر واحد صنعتی یا تجاری، هزینه برق است. تابلوهای هوشمند با اندازهگیری دقیق جریان و ولتاژ در هر شاخه، نقاط پرمصرف و هدررفت انرژی را شناسایی میکنند. این دادهها به مدیران کمک میکند تا الگوهای مصرف را اصلاح کنند.
۲. نگهداری پیشگیرانه (Predictive Maintenance)
در سیستمهای سنتی، تا زمانی که یک کلید حرارتی قطع نشود یا فیوزی نسوزد، کسی متوجه مشکل نمیشود. اما در هوشمند سازی تابلو های برق، حسگرهای دما و جریان میتوانند گرمای بیش از حد یک شینه (Busbar) یا اضافه بار جزئی را قبل از بروز حادثه تشخیص داده و هشدار ارسال کنند. این امر باعث جلوگیری از توقف خط تولید و خسارات سنگین میشود.
۳. افزایش ایمنی
جلوگیری از آتشسوزیهای الکتریکی ناشی از اتصالی یا داغ شدن سیمها، یکی از نتایج مستقیم هوشمند سازی است. قطع خودکار مدار در شرایط بحرانی و ارسال آلارمهای لحظهای، ایمنی اپراتورها و تجهیزات را تضمین میکند.
۴. مانیتورینگ و کنترل از راه دور

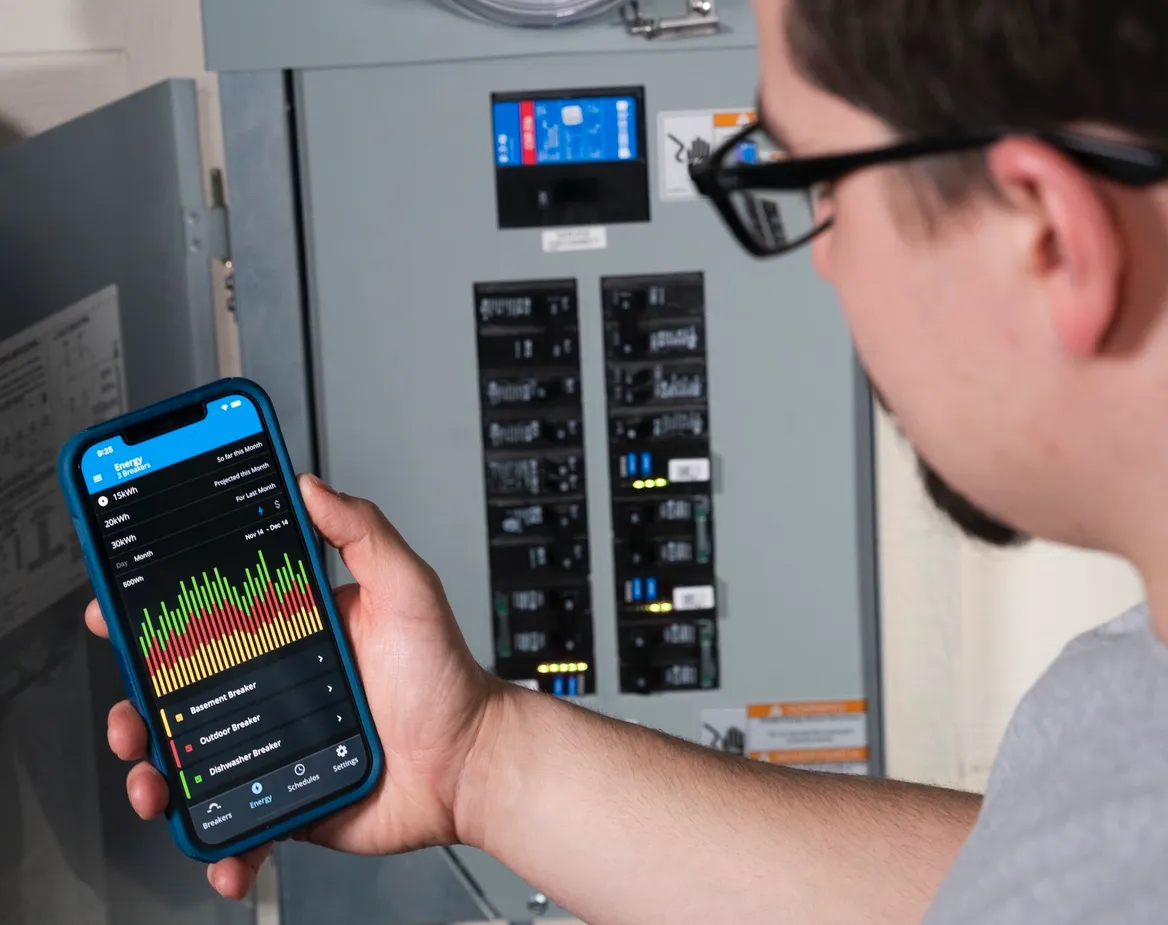

تصور کنید بتوانید از راه دور و از طریق گوشی هوشمند، وضعیت بارهای الکتریکی کارخانه خود را بررسی کنید یا در صورت نیاز، یک کنتاکتور را قطع یا وصل کنید. هوشمند سازی این امکان را فراهم میآورد که نیاز به حضور فیزیکی دائم تکنسین در کنار تابلو کاهش یابد.
تجهیزات کلیدی در هوشمند سازی تابلو های برق
برای تبدیل یک تابلو برق معمولی به یک سیستم هوشمند، به مجموعهای از قطعات مدرن نیاز داریم:
۱. پیالسی (PLC)
PLC یا کنترلکننده منطقی برنامهپذیر، مغز متفکر تابلو برق هوشمند است. PLC ورودیها را از حسگرها میگیرد و بر اساس برنامهنویسی انجام شده، فرمانهای لازم را به خروجیها صادر میکند.
۲. تجهیزات اندازه گیری هوشمند (Smart Meters)
این تجهیزات پارامترهایی نظیر ولتاژ، جریان، توان اکتیو و راکتیو، ضریب توان (Cos φ) و هارمونیکها را با دقت بالا اندازهگیری کرده و از طریق پروتکلهایی مثل Modbus یا Ethernet ارسال میکنند.
۳. اینترنت اشیا (IoT Gateway)
گیتویها وظیفه متصل کردن تابلو برق به شبکه اینترنت یا اینترانت را دارند. این تجهیزات دادههای جمعآوری شده توسط PLC یا مترها را به فضای ابری (Cloud) منتقل میکنند.
۴. حسگرهای محیطی و الکتریکی
- سنسور دما: برای پایش دمای اتصالات و بدنه تابلو.
- سنسور رطوبت: برای جلوگیری از میعان و خوردگی تجهیزات حساس.
- سنسور تشخیص قوس الکتریکی (AFDD): برای جلوگیری از آتشسوزی.
۵. کلیدهای اتوماتیک هوشمند (Smart Breakers)
این کلیدها علاوه بر حفاظت فیزیکی، دارای واحد میکرولاجیک هستند که امکان تنظیمات دقیقتر و ارسال وضعیت کلید (باز/بسته/تریپ) را به سیستم مرکزی فراهم میکنند.
مراحل اجرای هوشمند سازی تابلو های برق
برای پیادهسازی این سیستم، طی کردن مراحل زیر ضروری است:
- بررسی و نیازسنجی: ابتدا باید مشخص شود که هدف از هوشمند سازی چیست؟ (کاهش هزینه، مانیتورینگ دقیق یا کنترل از راه دور؟)
- طراحی نقشه الکتریکال و کنترل: نقشههای تابلو باید بازطراحی شوند تا فضای کافی برای PLC، منبع تغذیه ۲۴ ولت و مسیرهای دیتای شبکه در نظر گرفته شود.
- انتخاب پلتفرم ارتباطی: انتخاب بین پروتکلهای سیمکشی شده (مثل RS485 یا Ethernet) یا بیسیم (مثل Wi-Fi، LoRa یا Zigbee).
- نصب تجهیزات و سیمکشی: اضافه کردن سنسورها، جایگزینی کلیدهای قدیمی با مدلهای هوشمند و برقراری اتصالات شبکه.
- برنامهنویسی و پیکربندی: کدنویسی PLC و طراحی رابط کاربری (HMI) یا اپلیکیشن موبایل برای نمایش دادهها.
- تست و راهاندازی: بررسی عملکرد صحیح سنسورها و اطمینان از صحت ارسال دادهها به سرور.
کاربردهای اصلی تابلو برق هوشمند
- صنایع و کارخانجات: برای مانیتورینگ خطوط تولید و جلوگیری از توقفهای ناخواسته.
- ساختمانهای اداری و تجاری: یکپارچهسازی با سیستم مدیریت ساختمان (BMS) جهت کنترل روشنایی و تهویه مطبوع (HVAC).
- بیمارستانها و مراکز حساس: جایی که پایداری برق حیاتی است و کوچکترین نوسان یا قطعی باید فوراً گزارش شود.
- مزارع استخراج رمزارز: برای پایش دقیق مصرف برق و کنترل دمای تجهیزات.
- ایستگاههای پمپاژ آب و تصفیهخانهها: برای کنترل خودکار پمپها بر اساس سطح مخازن و فشار آب.
چالشهای هوشمند سازی و راهکارها
اگرچه هوشمند سازی تابلو های برق مزایای بیشماری دارد، اما چالشهایی نیز در این مسیر وجود دارد:
- هزینه اولیه: تجهیزات هوشمند نسبت به قطعات سنتی گرانتر هستند. راهکار: با محاسبه بازگشت سرمایه (ROI) از طریق کاهش مصرف انرژی و جلوگیری از خرابی تجهیزات، این هزینه توجیهپذیر است.
- امنیت سایبری: اتصال تابلو به اینترنت خطر هک شدن را به همراه دارد. راهکار: استفاده از فایروالهای صنعتی، VPN و پروتکلهای رمزنگاری شده.
- نیاز به دانش فنی: تکنسینهای برق قدیمی ممکن است با این سیستمها آشنا نباشند. راهکار: آموزش نیروی انسانی و بهرهگیری از تیمهای متخصص اتوماسیون.
آینده هوشمند سازی: هوش مصنوعی و تحلیل داده
در آیندهای نزدیک، هوشمند سازی تابلو های برق فراتر از مانیتورینگ ساده خواهد رفت. با ورود هوش مصنوعی (AI) به این حوزه، تابلوهای برق قادر خواهند بود رفتار شبکه را یاد بگیرند و به صورت خودکار برای بهینهترین حالت مصرف تصمیمگیری کنند. برای مثال، تابلو میتواند تشخیص دهد که یک موتور الکتریکی در حال فرسودگی است (از طریق تحلیل الگوی جریان) و پیش از سوختن موتور، دستور تعمیرات صادر کند.
نتیجهگیری
هوشمند سازی تابلو های برق دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت استراتژیک برای هر مجموعهای است که به دنبال بهرهوری، ایمنی و پایداری میگردد. با تبدیل تابلوهای برق از “جعبههای ساکت” به “واحدهای دادهمحور”، ما نه تنها بر سیستم الکتریکی خود تسلط کامل پیدا میکنیم، بلکه گام مهمی در جهت حفظ منابع انرژی و کاهش هزینههای عملیاتی برمیداریم.
اگر شما هم صاحب یک واحد صنعتی هستید یا در حوزه ساختمان فعالیت میکنید، اکنون بهترین زمان برای ارزیابی و ارتقای سیستمهای توزیع برق سنتی به هوشمند است.
