کابل کواکسیال و انواع آن
تا به حال فکر کردهاید که سیگنالهای تلویزیون، اینترنت و تصاویر دوربینهای مداربسته چگونه با این کیفیت و سرعت به دست شما میرسند؟ بخش بزرگی از این جادوی انتقال داده، مدیون یک قهرمان خاموش به نام کابل کواکسیال است. درک کابل کواکسیال و انواع آن فقط برای متخصصان نیست؛ بلکه به شما کمک میکند تا برای نیازهای خانگی یا حرفهای خود، بهترین انتخاب را داشته باشید و از حداکثر کیفیت سیگنال بهرهمند شوید. اگر میخواهید بدانید این کابلهای به ظاهر ساده چگونه دنیای ارتباطات ما را متحول کردهاند و کدام نوع برای کار شما مناسب است، این مقاله را از دست ندهید.
کابل کواکسیال چیست و چه ساختاری دارد؟
کابل کواکسیال (Coaxial Cable) نوعی کابل الکتریکی است که برای انتقال سیگنالهای فرکانس بالا با کمترین میزان افت سیگنال و نویز طراحی شده است. دلیل نامگذاری آن، هممحور بودن تمام اجزای داخلی آن حول یک محور مشترک است. این ساختار منحصربهفرد، کلید عملکرد عالی آن در انتقال داده است. یک کابل کواکسیال از چهار لایه اصلی تشکیل شده است:
- هسته مرکزی (Center Core): یک رسانای مسی که وظیفه اصلی انتقال سیگنال را بر عهده دارد.
- عایق دیالکتریک (Dielectric Insulator): لایهای پلاستیکی که هسته مرکزی را احاطه کرده و از تماس آن با لایه بعدی جلوگیری میکند. این لایه فاصله بین رسانا و شیلد را ثابت نگه میدارد.
- شیلد یا محافظ (Shield): یک توری بافتهشده از مس یا آلومینیوم که مانند یک قفس فارادی عمل میکند. وظیفه اصلی آن، محافظت از سیگنال در برابر نویز و تداخلهای الکترومغناطیسی (EMI) خارجی است.
- روکش خارجی (Outer Jacket): بیرونیترین لایه از جنس PVC یا پلاستیک که از اجزای داخلی در برابر آسیبهای فیزیکی، رطوبت و تغییرات دمایی محافظت میکند.

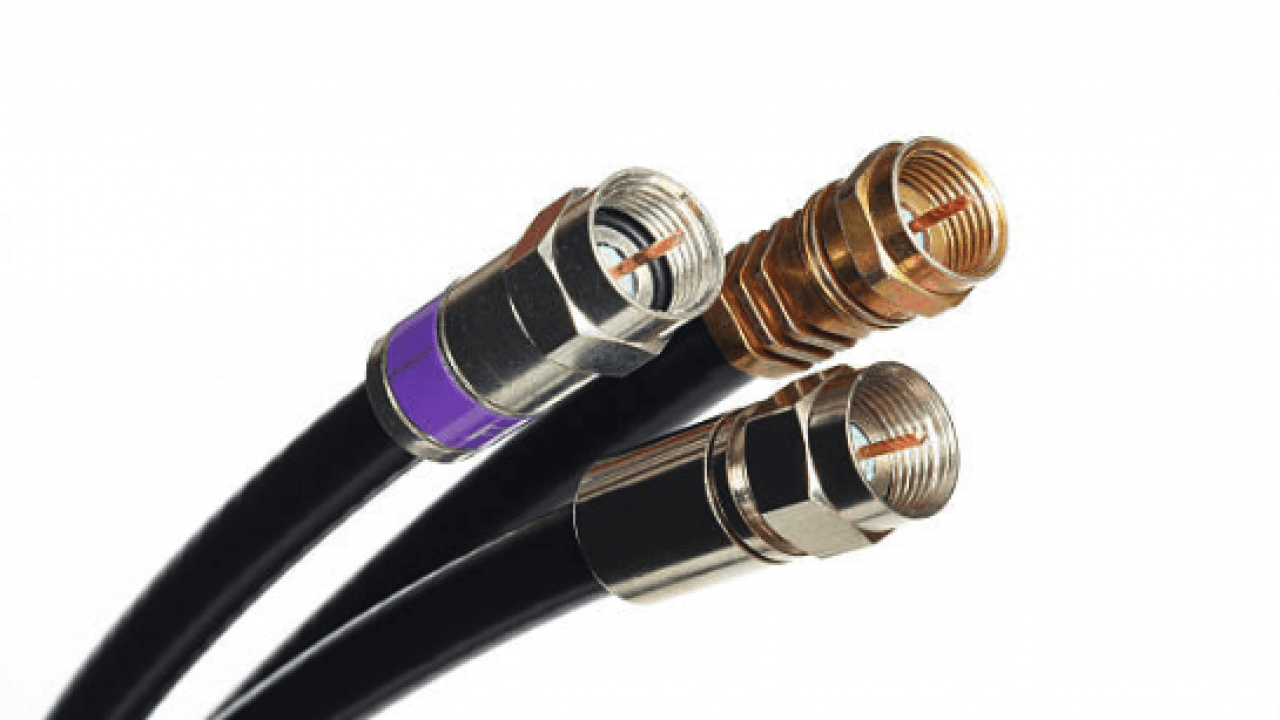

سفری به دنیای انواع کابل کواکسیال
کابلهای کواکسیال بر اساس امپدانس، قطر و ساختار شیلد به دستههای مختلفی تقسیم میشوند که هرکدام برای کاربرد خاصی بهینه شدهاند. شناخت تفاوتهای کابل کواکسیال و انواع آن به شما کمک میکند تا از هدررفت هزینه و افت کیفیت جلوگیری کنید. در ادامه با سه مدل از پراستفادهترین آنها آشنا میشویم.

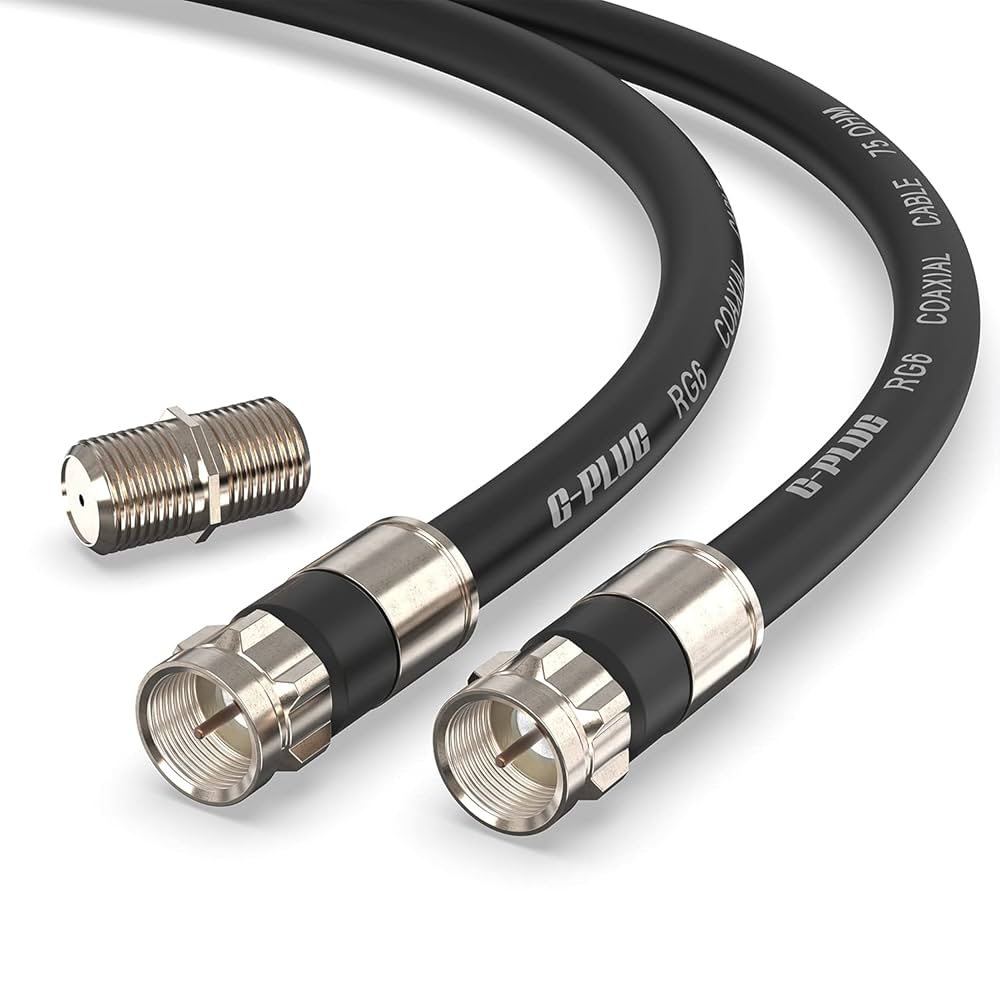

کابل RG6: محبوبترین گزینه برای مصارف خانگی
کابل RG6 بدون شک رایجترین نوع کابل کواکسیال است که در اکثر خانهها پیدا میشود. این کابل به دلیل داشتن هسته مرکزی ضخیمتر و عایق بهتر، برای انتقال سیگنالهای دیجیتال با فرکانس بالا مانند تلویزیونهای HD، اینترنت کابلی (Broadband) و سیگنال ماهواره ایدهآل است. اگر به دنبال کابل مناسب برای آنتن تلویزیون یا اتصال مودم خود هستید، RG6 بهترین انتخاب پیش روی شماست.
کابل RG59: انتخابی ایدهآل برای دوربینهای مداربسته
کابل RG59 نسبت به RG6 هسته نازکتری دارد و برای انتقال سیگنالهای آنالوگ با فرکانس پایین و در مسافتهای کوتاه طراحی شده است. این ویژگی آن را به گزینهای عالی برای سیستمهای تلویزیون مداربسته (CCTV) آنالوگ تبدیل کرده است. هرچند امروزه با ظهور دوربینهای دیجیتال، استفاده از آن کمتر شده، اما همچنان برای سیستمهای قدیمیتر و کاربردهای خاص، یک کابل RG59 باکیفیت بهترین گزینه است.
کابل RG11: غول مرحله آخر برای مسافتهای طولانی!
وقتی نیاز به انتقال سیگنال در مسافتهای بسیار طولانی دارید، کابل RG11 وارد میدان میشود. این کابل از دو نوع قبلی ضخیمتر و انعطافپذیری کمتری دارد، اما در عوض کمترین میزان افت سیگنال (Attenuation) را ارائه میدهد. به همین دلیل از RG11 بیشتر برای کابلکشیهای اصلی و زیرساختی در ساختمانهای بزرگ، ارتباط بین ساختمانها یا در شبکههایی که نیاز به پوشش مسافتهای طولانی بدون تقویتکننده دارند، استفاده میشود.
جدول مقایسه سریع انواع کابل کواکسیال
برای درک بهتر تفاوتهای کلیدی، جدول زیر میتواند به شما کمک کند:
| نوع کابل | کاربرد اصلی | ویژگی کلیدی |
|---|---|---|
| RG6 | تلویزیون HD، اینترنت، ماهواره | بهترین گزینه برای فرکانس بالا و مصارف خانگی |
| RG59 | دوربین مداربسته آنالوگ (CCTV) | مناسب برای فرکانس پایین و مسافتهای کوتاه |
| RG11 | کابلکشی اصلی، مسافتهای طولانی | کمترین افت سیگنال در فواصل زیاد |
کاربردهای شگفتانگیز کابل کواکسیال در دنیای امروز
شاید تصور کنید کاربرد این کابلها تنها به تلویزیون محدود میشود، اما کابل کواکسیال و انواع آن نقشی حیاتی در بسیاری از جنبههای فناوری مدرن ایفا میکنند. از اتصال اینترنت پهنباند گرفته تا برقراری ارتباط در تجهیزات پسیو شبکه، این کابلها همچنان حضوری پررنگ دارند. برخی از مهمترین کاربردهای آنها عبارتند از:
- ارتباطات رادیویی و تلویزیونی: از آنتنهای خانگی تا فرستندههای حرفهای.
- شبکههای کامپیوتری: در شبکههای اترنت اولیه (استاندارد 10BASE2 و 10BASE5) استفاده میشد.
- سیستمهای امنیتی و نظارتی: برای اتصال دوربینها به دستگاههای ضبط.
- تجهیزات آزمایشگاهی و اندازهگیری: برای انتقال سیگنالهای دقیق بدون نویز.
جمعبندی
انتخاب کابل مناسب، تفاوتی چشمگیر در کیفیت سیگنال دریافتی شما ایجاد میکند. همانطور که دیدیم، دنیای کابل کواکسیال و انواع آن بسیار متنوع است و هر نوع کابل برای کاربرد خاصی طراحی شده است. RG6 برای مصارف عمومی و خانگی، RG59 برای سیستمهای نظارتی آنالوگ و RG11 برای پروژههایی با مسافت طولانی، بهترین گزینهها هستند. با شناخت این تفاوتها، میتوانید با اطمینان بیشتری برای پروژههای خود برنامهریزی کنید.
