راهنمای جامع انواع رلههای حفاظتی؛ عملکرد، کاربرد و اهمیت
در دنیای پیچیده مهندسی برق، حفظ پایداری شبکه و جلوگیری از آسیب به تجهیزات گرانقیمت، اولویت اول است. رلههای حفاظتی (Protection Relays) به عنوان «مغز متفکر» سیستمهای حفاظتی، وظیفه شناسایی خطاها و صادر کردن فرمان قطع به کلیدهای قدرت (دژنکتورها) را بر عهده دارند. در این مقاله به بررسی دقیق انواع رلههای حفاظتی، مکانیزم عملکرد و کاربرد هر یک در صنعت برق میپردازیم.
رله حفاظتی چیست و چه وظیفهای دارد؟
رله حفاظتی یک دستگاه اتوماتیک است که کمیتهای الکتریکی مانند ولتاژ، جریان، فرکانس و فاز را اندازه گیری میکند. در صورت بروز خطا (مانند اتصال کوتاه یا اضافهبار) و تغییر این کمیتها از محدوده مجاز، رله با ارسال سیگنال تریپ (Trip)، بخش معیوب را از شبکه جدا میکند تا از گسترش خسارت جلوگیری شود.

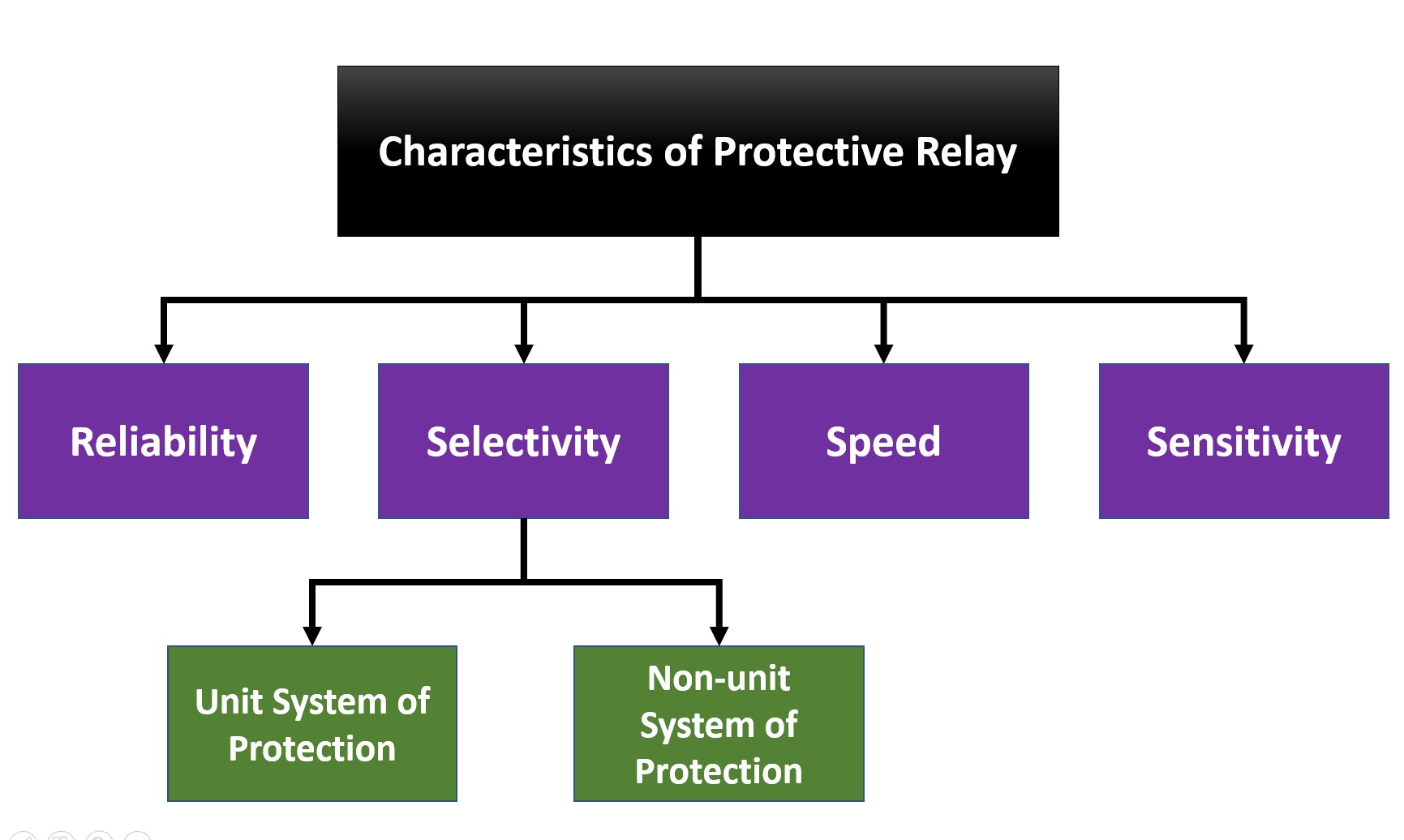

یک سیستم حفاظتی ایدهآل باید دارای پنج ویژگی اصلی باشد:
- انتخابگری (Selectivity): فقط بخش خطا دیده را جدا کند.
- سرعت (Speed): در کمترین زمان ممکن عمل کند.
- حساسیت (Sensitivity): کوچکترین خطاهای غیرمجاز را تشخیص دهد.
- پایداری (Stability): در برابر خطاهای خارج از محدوده حفاظتی خود، عمل نکند.
- قابلیت اطمینان (Reliability): در زمان نیاز حتماً عمل کند.

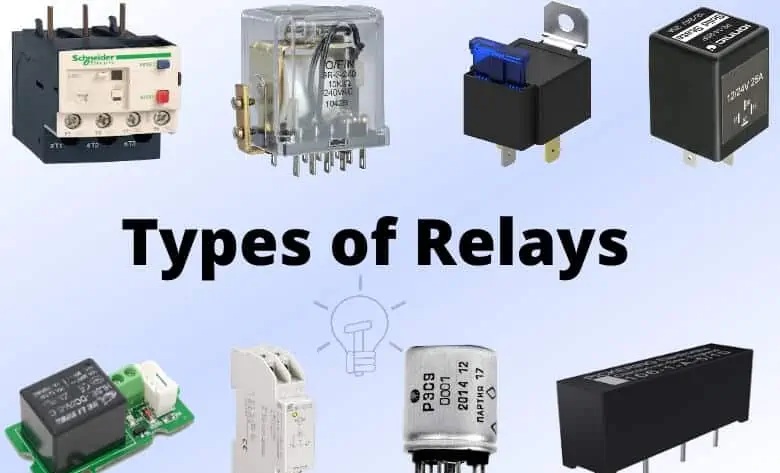

دستهبندی انواع رلههای حفاظتی بر اساس تکنولوژی ساخت
رلهها در طول تاریخ صنعت برق تکامل یافتهاند. امروزه رلهها بر اساس ساختار داخلی به چهار دسته اصلی تقسیم میشوند:
۱. رلههای الکترومکانیکی (Electromechanical Relays)
این رلهها قدیمیترین نوع هستند و بر اساس نیروی مغناطیسی حاصل از جریان الکتریکی کار میکنند. دارای قطعات متحرک بوده و با حرکت یک کنتاکت فیزیکی، مدار را قطع یا وصل میکنند. اگرچه امروزه کمتر تولید میشوند، اما هنوز در بسیاری از پستهای قدیمی فعال هستند.
۲. رلههای استاتیک (Static Relays)
در این رلهها از قطعات نیمههادی مانند ترانزیستورها و مدارهای منطقی استفاده شده است. رلههای استاتیک فاقد قطعات متحرک هستند، بنابراین سرعت بالاتر و ابعاد کوچکتری نسبت به مدلهای الکترومکانیکی دارند.
۳. رلههای دیجیتال (Digital Relays)
این رلهها از مبدلهای آنالوگ به دیجیتال (A/D) استفاده میکنند تا سیگنالهای ورودی را به دادههای عددی تبدیل کرده و سپس با استفاده از پردازندههای داخلی، آنها را تحلیل کنند.
۴. رلههای عددی یا میکرونمبریک (Numerical Relays)
پیشرفتهترین نوع رله هستند که از پردازندههای سیگنال دیجیتال (DSP) بهره میبرند. این رلهها نه تنها حفاظت را انجام میدهند، بلکه قابلیت ثبت وقایع، اندازهگیری پارامترهای مختلف، ارتباط با شبکه (SCADA) و عیبیابی خودکار را نیز دارند.
انواع رلههای حفاظتی بر اساس پارامتر عملکردی
این بخش مهمترین دستهبندی رلهها برای مهندسان برق است، چرا که بر اساس نوع خطایی که تشخیص میدهند تقسیمبندی شدهاند:
۱. رله اضافه جریان (Overcurrent Relay)
رله اضافه جریان زمانی عمل میکند که جریان عبوری از مدار از یک مقدار تنظیم شده (Pickup Current) فراتر رود. این رلهها به دو دسته تقسیم میشوند:
- لحظهای (Instantaneous): به محض عبور جریان از حد مجاز، فرمان قطع میدهد.
- زمان معکوس (Inverse Time): هر چه شدت جریان خطا بیشتر باشد، رله سریعتر عمل میکند (استاندارد IDMT).
۲. رله دیفرانسیل (Differential Relay)
این رله بر اساس قانون کیرشهف کار میکند؛ یعنی مقایسه جریان ورودی و خروجی یک تجهیز (مانند ترانسفورماتور یا ژنراتور). اگر اختلاف این دو جریان از حد مشخصی بیشتر شود، نشاندهنده خطای داخلی است و رله عمل میکند. این رله حساسترین حفاظت برای تجهیزات اصلی قدرت است.
۳. رله دیستانس یا مسافتی (Distance Relay)
رله دیستانس عمدتاً برای حفاظت از خطوط انتقال بلند استفاده میشود. این رله نسبت ولتاژ به جریان (امپدانس) را اندازهگیری میکند. از آنجایی که امپدانس خط با طول آن رابطه مستقیم دارد، رله میتواند تشخیص دهد که خطا در چه فاصلهای رخ داده است.
۴. رله بوخهولتس (Buchholz Relay)
این رله مخصوص ترانسفورماتورهای روغنی است. رله بوخهولتس در لوله رابط بین مخزن اصلی ترانس و منبع انبساط نصب میشود و خطاهایی مانند اتصال کوتاه داخلی، تخلیه الکتریکی و نشت روغن را از طریق تجمع گاز یا جریان سریع روغن تشخیص میدهد.
۵. رلههای ولتاژی (Voltage Relays)
- رله افت ولتاژ (Under Voltage): برای محافظت از موتورها در برابر کاهش ولتاژ که باعث افزایش جریان و داغ شدن سیمپیچ میشود.
- رله اضافه ولتاژ (Over Voltage): برای جلوگیری از آسیب به عایق تجهیزات در اثر بالا رفتن ولتاژ شبکه.
۶. رله جهتدار (Directional Relay)
این رله جهت شارش توان را کنترل میکند. در شبکههای رینگ یا موازی، اگر جریان در جهتی غیر از جهت پیشبینی شده حرکت کند (مثلاً بازگشت توان به سمت ژنراتور)، این رله وارد عمل میشود.
۷. رله فرکانسی (Frequency Relay)
پایداری شبکه برق به ثابت ماندن فرکانس (۵۰ یا ۶۰ هرتز) بستگی دارد. رلههای کاهش یا افزایش فرکانس در هنگام نوسانات شدید بار یا خروج نیروگاهها از مدار، برای جلوگیری از فروپاشی شبکه (Blackout) استفاده میشوند.
کاربرد رلههای حفاظتی در تجهیزات مختلف
حفاظت در سیستمهای قدرت به صورت لایهبندی شده انجام میشود:
- حفاظت ژنراتور: استفاده از رلههای دیفرانسیل، رله برگشت توان (Reverse Power) و رلههای خطای زمین.
- حفاظت ترانسفورماتور: رله بوخهولتس، رله دیفرانسیل و رلههای حرارتی (سیمپیچ و روغن).
- حفاظت خطوط انتقال: رله دیستانس به عنوان حفاظت اصلی و رله اضافه جریان به عنوان حفاظت پشتیبان.
- حفاظت موتورهای الکتریکی: رله اضافه بار (بیمتال یا الکترونیکی)، رله عدم تعادل فاز و رله قفل شدن روتور.
مزایای استفاده از رلههای میکرونمبریک جدید
امروزه صنعت برق به سمت هوشمندسازی حرکت میکند. رلههای عددی (Numerical) مزایای بیشماری دارند:
- دقت بسیار بالا: حذف خطاهای انسانی در تنظیمات مکانیکی.
- چند کاره بودن (Multifunction): یک رله فیزیکی میتواند همزمان وظایف رلههای اضافه جریان، ولتاژی و فرکانسی را انجام دهد.
- مانیتورینگ از راه دور: پشتیبانی از پروتکلهای ارتباطی مانند IEC 61850 برای اتصال به سیستمهای مانیتورینگ مرکزی.
- ثبت وقایع (Event Logging): امکان تحلیل دقیق علت بروز خطا پس از حادثه.
نکات مهم در انتخاب و خرید رله حفاظتی
برای انتخاب یک رله مناسب، باید به موارد زیر توجه کرد:
- نوع تجهیز تحت حفاظت: (موتور، ترانس، خط یا باسبار؟)
- سطح ولتاژ: (فشار ضعیف، فشار متوسط یا فشار قوی؟)
- شرایط محیطی: (دما، رطوبت و وجود گرد و غبار)
- برند و پشتیبانی فنی: برندهایی مانند ABB، Siemens، Schneider (Areva/Alstom) و GE از پیشگامان این حوزه هستند.
- قابلیت برنامهریزی: سهولت در تنظیم پارامترها و نرمافزار رابط.
نتیجهگیری
رلههای حفاظتی ضامن سلامت و پایداری سیستمهای الکتریکی هستند. از رلههای ساده اضافه جریان در تابلوهای برق ساختمانها گرفته تا رلههای پیشرفته دیستانس در پستهای فشار قوی، همگی یک هدف را دنبال میکنند: جلوگیری از خسارت و حفظ ایمنی. با پیشرفت تکنولوژی و ظهور شبکه هوشمند (Smart Grid)، رلهها به ابزارهای تحلیلگر قدرتمندی تبدیل شدهاند که نقش حیاتی در کاهش خاموشیها و بهینهسازی مصرف انرژی ایفا میکنند.
