انواع ترمینالهای تابلویی: راهنمای اتصال ایمن سیمها
انواع ترمینالهای تابلویی: راهنمای جامع اتصال ایمن سیمها در تابلو برق
در دنیای مدرن برق صنعتی و اتوماسیون، تابلوهای برق به عنوان قلب تپنده سیستمهای صنعتی شناخته میشوند. یکی از کلیدیترین و در عین حال حساسترین بخشها در طراحی و مونتاژ یک تابلو برق استاندارد، نحوه اتصالات و سربندی سیمها است. در گذشته، اتصال سیمها به صورت دستی و با نوار چسب انجام میشد که خطرات زیادی نظیر اتصال کوتاه، آتشسوزی و افت ولتاژ را به همراه داشت. امروزه، ترمینالهای تابلویی (یا ترمینالهای ریلی) به عنوان استاندارد طلایی ایمنی، سازماندهی و سهولت در عیبیابی معرفی شدهاند.
در این مقاله تخصصی، به بررسی جامع انواع ترمینالهای تابلویی، کاربردها، مزایا و معیارهای انتخاب آنها برای داشتن یک اتصال ایمن و استاندارد میپردازیم.
ترمینال تابلویی چیست و چرا اهمیت دارد؟

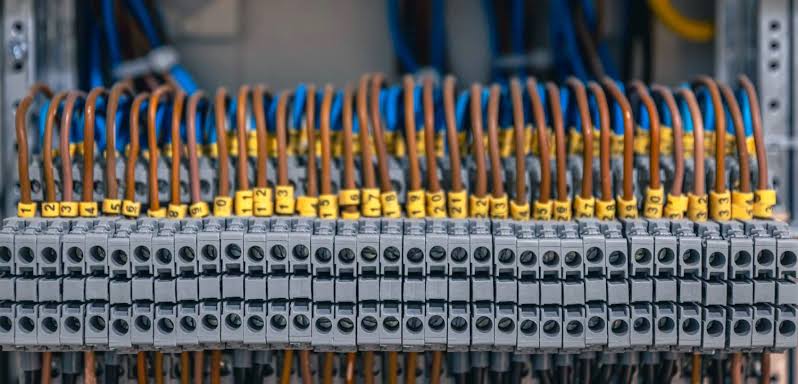

ترمینال تابلویی (Terminal Block) یک قطعه جانبی و کاربردی است که برای اتصال دو یا چند سیم به صورت موقت یا دائم در داخل تابلوهای برق و جعبههای تقسیم استفاده میشود. این تجهیزات معمولاً بر روی ریلهای استاندارد (DIN Rail) نصب میشوند و به همین دلیل به آنها ترمینال ریلی نیز میگویند.
استفاده از ترمینالهای تابلویی مزایای متعددی دارد:
- افزایش ایمنی: جلوگیری از گرم شدن اتصالات و کاهش خطر برقگرفتگی یا آتشسوزی.
- نظم و زیبایی: مرتبسازی سیمکشیهای پیچیده داخلی و خارجی تابلو.
- سهولت در تعمیر و نگهداری: امکان قطع و وصل سریع سیمها جهت تست، عیبیابی و تعویض قطعات.
- انشعابگیری آسان: امکان توزیع جریان برق بین چندین تجهیز به صورت استاندارد.
انواع ترمینال تابلویی بر اساس مکانیزم اتصال
ترمینالهای ریلی بر اساس نحوه محکم شدن سیم در داخل بدنه، به دستههای مختلفی تقسیم میشوند که هر کدام برای شرایط محیطی و کاربردهای خاصی طراحی شدهاند.

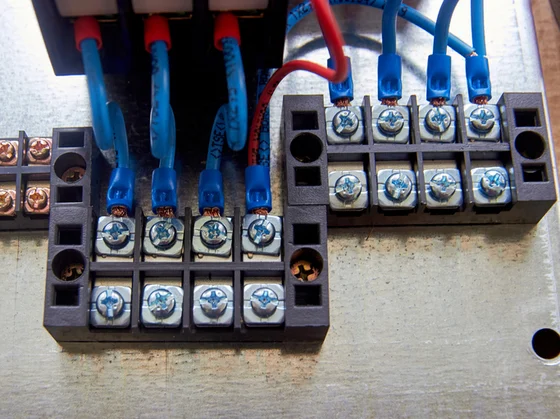

۱. ترمینال پیچی (Screw Clamp Terminal)
این نوع ترمینال، قدیمیترین، رایجترین و محبوبترین نوع ترمینال در صنایع است. در ترمینال پیچی، سیم پس از قرار گرفتن در مجرا، توسط یک پیچ محکم میشود.
- مزایا: نیروی اتصال بسیار قوی، قابلیت استفاده برای رنج وسیعی از سایزهای سیم، قیمت مناسب و در دسترس بودن.
- معایب: نیاز به آچارکشی دورهای در محیطهای دارای لرزش (به دلیل احتمال شل شدن پیچها)، زمانبر بودن نصب نسبت به مدلهای جدیدتر.
۲. ترمینال فنری یا فشاری (Spring Clamp / Push-in Terminal)
این ترمینالها از یک فنر فولادی قوی برای نگه داشتن سیم استفاده میکنند. در مدلهای Push-in، سیمهای مفتولی یا سیمهای افشان مجهز به سرسیم (Ferrule) بدون نیاز به ابزار و تنها با فشار دادن وارد ترمینال شده و قفل میشوند.
- مزایا: سرعت نصب فوقالعاده بالا، مقاومت عالی در برابر لرزش و ارتعاشات شدید (بدون نیاز به آچارکشی مجدد)، طراحی فشرده و بهینهسازی فضای تابلو.
- معایب: قیمت بالاتر نسبت به مدلهای پیچی، نیاز به دقت در خارج کردن سیم با ابزار مخصوص.
۳. ترمینال با اتصال جابجایی عایق (IDC – Insulation Displacement Connection)
در این تکنولوژی، نیازی به لخت کردن روکش سیم نیست. هنگام وارد کردن سیم به ترمینال، تیغههای تیز داخلی روکش سیم را شکافته و اتصال الکتریکی برقرار میکنند.
- مزایا: کاهش چشمگیر زمان سیمکشی، عدم نیاز به ابزار سیملختکن.
- معایب: معمولاً برای جریانهای پایین و سیمهای با ضخامت کم استفاده میشود.
انواع ترمینال تابلویی بر اساس کاربرد و عملکرد
ترمینالهای ریلی بر اساس وظیفهای که در مدار الکتریکی بر عهده دارند نیز به چند دسته تقسیم میشوند:
۱. ترمینالهای عبوری یا معمولی (Feed-through Terminal Blocks)
این مدل سادهترین و پرکاربردترین نوع ترمینال است که برای اتصال مستقیم دو سیم به یکدیگر (ورودی و خروجی) استفاده میشود. این ترمینالها معمولاً در رنگهای خاکستری یا آبی (برای نول) تولید میشوند.
۲. ترمینال ارت یا زمین (Ground / Earth Terminal Blocks)
این ترمینالها که طبق استاندارد به رنگ سبز و زرد هستند، از طریق پایه فلزی خود مستقیماً به ریل فلزی تابلو (که به زمین متصل است) متصل میشوند. هدف اصلی آنها انتقال جریانهای خطا و نشتی به سیستم ارتینگ برای حفاظت از تجهیزات و پرسنل است.
۳. ترمینال فیوزدار (Fuse Terminal Blocks)
این ترمینالها دارای یک محفظه مخصوص برای قرارگیری فیوزهای شیشهای یا سرامیکی هستند. در صورت عبور جریان بیش از حد مجاز، فیوز میسوزد و مسیر جریان را قطع میکند. از این ترمینالها معمولاً در بخش کنترل و ابزار دقیق برای محافظت از کارتهای PLC و سنسورها استفاده میشود.
۴. ترمینالهای دو طبقه و چند طبقه (Multi-level Terminal Blocks)
برای صرفهجویی در فضای محدود تابلوهای برق، ترمینالها را به صورت چند طبقه طراحی میکنند. این کار اجازه میدهد تا بدون افزایش عرض ریل، تعداد اتصالات را به دو یا سه برابر افزایش داد. برخی از این مدلها دارای دیودها یا نشانگرهای LED داخلی نیز هستند.
۵. ترمینال تست و قطعکننده (Disconnect / Test Terminal Blocks)
این ترمینالها مجهز به یک کلید کشویی، چاقویی یا فیش تست هستند که به اپراتور اجازه میدهد بدون نیاز به باز کردن سیمها، جریان مدار را به صورت موقت قطع کرده یا سیگنالها را اندازهگیری و تست کند. کاربرد اصلی آنها در مسیر ثانویه ترانسهای جریان (CT) و ولتاژ (PT) است.
راهنمای انتخاب ترمینال تابلویی مناسب
برای خرید و انتخاب ترمینال مناسب برای تابلو برق خود، باید فاکتورهای فنی زیر را مد نظر قرار دهید:
- شدت جریان و ولتاژ نامی: ترمینال باید بتواند حداکثر جریان عبوری مداوم و ولتاژ کارکرد سیستم را بدون گرم شدن بیش از حد تحمل کند.
- سایز سیم (Cross Section): ترمینالها بر اساس ضخامت سیم (مثلاً ۲.۵، ۴، ۶، ۱۰ میلیمتر مربع و بالاتر) دستهبندی میشوند. سایز سیم ورودی باید دقیقاً با رنج پذیرش ترمینال همخوانی داشته باشد.
- شرایط محیطی: در محیطهایی با لرزش بالا (مانند کارخانجات سیمان، توربینها یا روی بدنه ماشینآلات) باید از ترمینالهای فنری استفاده شود. در محیطهای با دمای بالا یا دارای مواد شیمیایی، جنس بدنه عایق ترمینال (معمولاً پلیآمید ۶.۶ غیرقابل اشتعال) بسیار مهم است.
- استانداردها و تاییدیهها: اطمینان حاصل کنید که ترمینال انتخابی دارای استانداردهای بینالمللی نظیر IEC، UL و CE باشد.
نکات ایمنی و اصول نصب سیم در ترمینال
برای تضمین یک اتصال ایمن و بدون نقص، رعایت نکات زیر در زمان مونتاژ تابلو برق الزامی است:
- استفاده از سرسیم (Ferrule): هرگز سیمهای افشان را بدون پرس کردن سرسیم مناسب داخل ترمینال (مخصوصاً ترمینالهای پیچی) قرار ندهید. این کار مانع از زخمی شدن یا گسستگی رشتههای سیم میشود.
- اندازه استاندارد لخت کردن سیم: سیم را به اندازهای لخت کنید که بخش هادی کاملاً درون محفظه فلزی ترمینال قرار گیرد و هیچ بخش بدون عایقی بیرون از ترمینال باقی نماند.
- اعمال گشتاور (Torque) مناسب: در ترمینالهای پیچی، سفت کردن بیش از حد پیچ میتواند باعث هرز شدن رزوه یا بریدن سیم شود و شل بستن آن نیز خطر آرک زدن را افزایش میدهد. استفاده از پیچگوشتیهای گشتاوردار توصیه میشود.
- استفاده از درپوش ترمینال (End Plate): در انتهای هر ردیف از ترمینالها، از درپوش عایق استفاده کنید تا بخشهای فلزی برقدار آخرین ترمینال پوشانده شود و خطر تماس با بدنه یا دست اپراتور از بین برود.
نتیجهگیری
ترمینالهای تابلویی شاید قطعات کوچکی به نظر برسند، اما نقش حیاتی در پایداری، ایمنی و طول عمر سیستمهای برق صنعتی ایفا میکنند. انتخاب هوشمندانه بین ترمینالهای پیچی و فنری بر اساس نیاز پروژه، استفاده از ترمینالهای حفاظتی مانند مدلهای ارت و فیوزدار، و رعایت اصول استاندارد نصب، تضمینکننده عملکرد بینقص تابلوهای برق در شرایط سخت صنعتی خواهد بود.
