چراغ سیگنال و کلیدهای فرمان (Push Buttons): زبان بصری یک تابلو برق

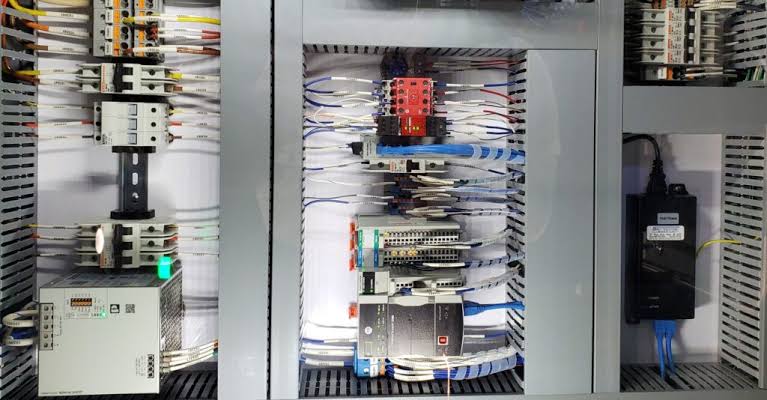

در دنیای مهندسی برق و اتوماسیون صنعتی، یک تابلو برق بدون تجهیزات کنترلی و نمایشی، تنها جعبهای پر از سیم و قطعات داخلی است. چراغ سیگنال و کلیدهای فرمان (Push Buttons) در واقع پل ارتباطی میان اپراتور و سیستم الکتریکی هستند. این قطعات که به آنها «تجهیزات رابط انسان و ماشین» (HMI ساده) نیز گفته میشود، وظیفه انتقال فرامین و نمایش وضعیتهای مختلف سیستم را بر عهده دارند.
در این مقاله تخصصی، به بررسی دقیق نقش این تجهیزات به عنوان زبان بصری تابلو برق و اهمیت انتخاب صحیح آنها در پروژههای صنعتی میپردازیم.
چراغ سیگنال: دیدبانِ هوشیار تابلو برق
چراغ سیگنال (Signal Light) یکی از حیاتیترین اجزای مانیتورینگ در تابلو برق است. وظیفه اصلی این قطعه، اعلام وضعیت سیستم (روشن، خاموش یا خطا) به اپراتور از فاصله دور است.
استاندارد رنگها در چراغ سیگنال (زبان بصری)
طبق استانداردهای بینالمللی مانند IEC 60073، هر رنگ در چراغ سیگنال معنای خاصی دارد که رعایت آنها برای ایمنی و سرعت عمل در عیبیابی الزامی است:
- رنگ قرمز: نشاندهنده وضعیت خطر یا خطا (Fault). معمولاً زمانی روشن میشود که سیستم به دلیل اضافهبار یا اتصال کوتاه متوقف شده باشد.
- رنگ سبز: نشاندهنده وضعیت نرمال و ایمن (Safe). به معنای این است که دستگاه آماده کار است یا در حال کارکرد عادی میباشد.
- رنگ زرد (عنبر): نشاندهنده هشدار (Warning). وضعیتی را نشان میدهد که سیستم در خطر است اما هنوز متوقف نشده (مانند افزایش دمای غیرمجاز).
- رنگ سفید: معمولاً برای نشان دادن حضور ولتاژ در مدار یا فعال بودن منبع تغذیه اصلی استفاده میشود.
- رنگ آبی: برای عملکردهای خاص که نیاز به اقدام اپراتور دارد (مثلاً ریست کردن یک مرحله).
انواع چراغ سیگنال از نظر تکنولوژی
امروزه چراغهای سیگنال LED به دلیل مصرف انرژی بسیار پایین، طول عمر بالا و شدت نور بیشتر، جایگزین لامپهای رشتهای و نئون قدیمی شدهاند. برخی از این چراغها دارای قابلیت چشمکزن یا آلارم صوتی (Buzzer) نیز هستند که در مواقع بحرانی توجه اپراتور را سریعتر جلب میکنند.

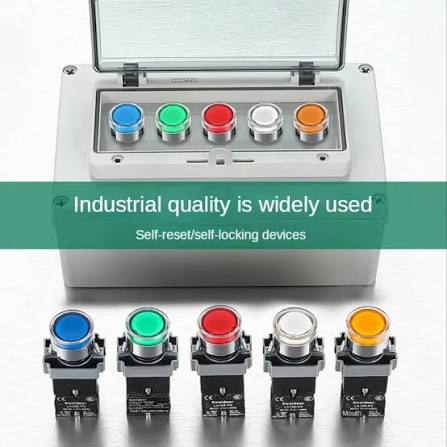

کلیدهای فرمان (Push Buttons): بازوان اجرایی اپراتور
اگر چراغ سیگنال چشم تابلو برق باشد، شستیها یا کلیدهای فرمان دستهای آن هستند. این قطعات فرامین مکانیکی اپراتور را به سیگنالهای الکتریکی تبدیل کرده و به کنتاکتورها یا PLC ارسال میکنند.
دستهبندی انواع کلید فرمان (Push Button)
- شستی استارت (Start): معمولاً به رنگ سبز و با کنتاکت باز (NO). با فشردن آن مدار بسته شده و فرمان شروع کار صادر میشود.
- شستی استاپ (Stop): معمولاً به رنگ قرمز و با کنتاکت بسته (NC). وظیفه قطع مدار را بر عهده دارد.
- شستی استاپ قارچی (Emergency Stop): یکی از مهمترین تجهیزات ایمنی. این کلید با ابعاد بزرگتر طراحی شده تا در مواقع اضطراری به سرعت
- فشرده شود و کل سیستم را از مدار خارج کند. مدلهای قفلشو برای ایمنی بیشتر در این رده قرار میگیرند.
- کلیدهای سلکتوری (Selector Switches): برای انتخاب بین دو یا چند حالت (مثلاً حالت دستی/اتوماتیک) استفاده میشوند.
- شستیهای دوبل: ترکیب استارت و استاپ در یک بدنه برای صرفهجویی در فضای تابلو.
اهمیت طراحی ارگونومیک و چیدمان در تابلو برق
چیدمان چراغهای سیگنال و کلیدهای فرمان بر روی درب تابلو برق نباید تصادفی باشد. یک طراح حرفهای تابلو برق (Electrical Panel Designer) باید موارد زیر را رعایت کند:
گروهبندی منطقی: کلیدهای مربوط به یک موتور یا یک بخش خاص از خط تولید باید در کنار هم قرار گیرند.
کدگذاری رنگی: هماهنگی میان رنگ شستی و چراغ سیگنال مربوط به آن، از خطای انسانی جلوگیری میکند.
لیبلگذاری (Tagging): هر قطعه باید دارای پلاک شناسایی باشد تا وظیفه آن دقیقاً مشخص گردد.
درجه حفاظت (IP Rating): با توجه به محیط نصب (گرد و غبار، رطوبت یا مواد شیمیایی)، باید از تجهیزاتی با IP مناسب (مانند IP65 یا IP66) استفاده کرد.
نکات کلیدی در خرید و انتخاب تجهیزات فرمان و سیگنال
برای اطمینان از عملکرد طولانیمدت تابلو برق در محیطهای صنعتی، هنگام انتخاب برندهایی نظیر اشنایدر (Schneider)، زیمنس (Siemens) یا برندهای معتبر داخلی، به موارد زیر دقت کنید:
- نوع ولتاژ کاری: (24V DC, 110V AC, 220V AC) متناسب با مدار فرمان.
- قطر سوراخکاری: استاندارد معمول 22 میلیمتر است، اما مدلهای 16 یا 30 میلیمتری نیز وجود دارند.
- جنس بدنه: باکالیت (عایق) یا فلزی (برای محیطهای خشن).
- قابلیت تعویض کنتاکت: امکان اضافه کردن تیغههای NO یا NC اضافه به پشت شستی.
جمعبندی: چراغ سیگنال و شستی، فراتر از ظاهر
چراغ سیگنال و کلیدهای فرمان، اگرچه قطعات کوچکی به نظر میرسند، اما قلب تپنده تعامل اپراتور با سیستمهای پیچیده صنعتی هستند. انتخاب هوشمندانه این قطعات بر اساس استانداردهای بصری، نه تنها زیبایی تابلو برق را دوچندان میکند، بلکه ضامن ایمنی تجهیزات و پرسنل و کاهش زمان توقفات (Downtime) در خطوط تولید است.
اگر به دنبال بهینهسازی تابلوهای برق خود هستید، به یاد داشته باشید که زبان بصری درست، اولین گام در مدیریت هوشمندانه انرژی و اتوماسیون است.
